WebRTC一对一架构

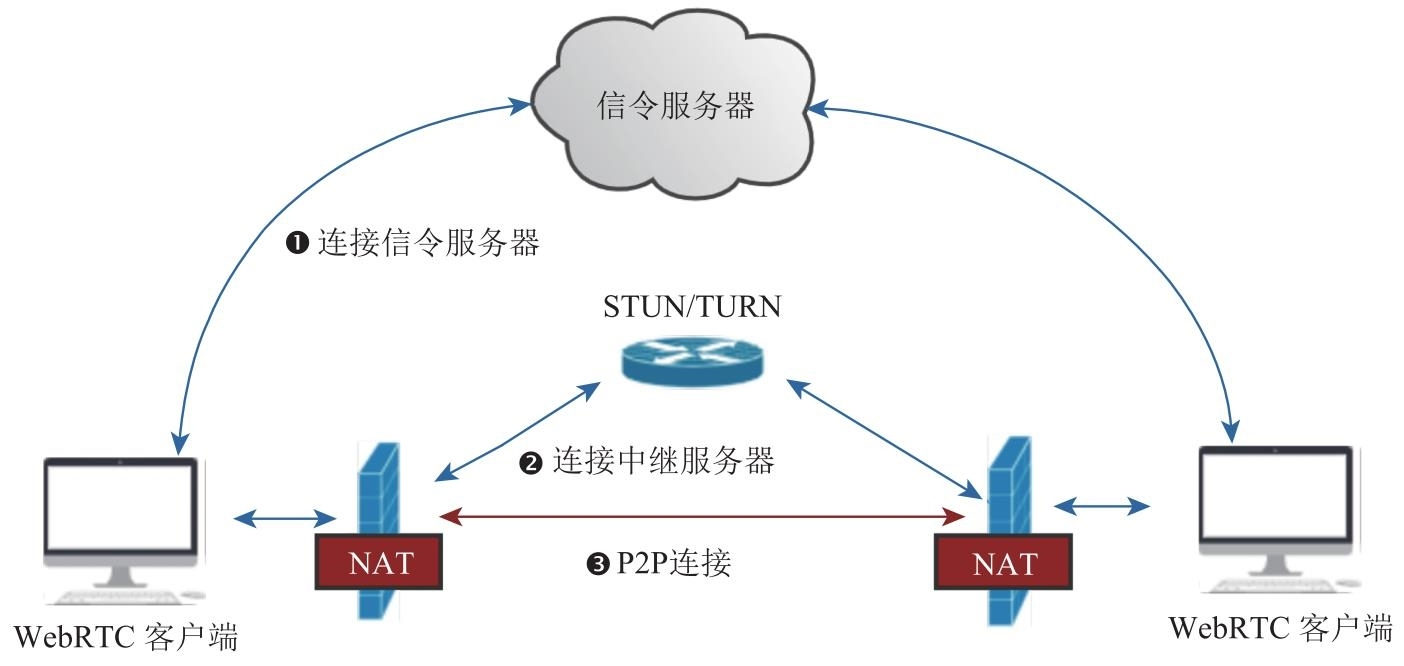

在构建 WebRTC 一对一信令服务器之前，我们先从全局的角度来看一下 WebRTC 一对一架构是什么样子的，这样更有利于了解 WebRTC 信令服务器所处的位置。其架构图如图 4.1 所示。
WebRTC 由四部分组成，分别为两个 WebRTC 终端、一个信令服务器、一台中继服务器（STUN/TURN）和两个 NAT，这是最经典的一对一通信架构。其中，信令服务器与中继服务器都在 NAT 外，也就是属于外网。而两个 WebRTC 终端在 NAT 内，属于内网。
对于两个 WebRTC 终端而言，它们是如何进行通信的呢？首先两个终端在通信之前，都要先与信令服务器连接，即图 4.1 中的步骤。与服务端建立好连接后，通信的双方就可以通过信令服务器彼此交换必要的信息了，比如告诉对方自己的外网 IP 地址和端口是多少等。
不过在交换信息之前，WebRTC 终端还要与 STUN/TURN 服务器建立连接。这样做的目的是通过 STUN/TURN 服务器获得各自的外网 IP 地址和端口，即图 4.1 中的步骤。
Figure 1. 图4.1 WebRTC 1：1架构图
WebRTC 终端拿到自己的外网 IP 地址和端口后，再通过信令服务器交换给对方。当彼此获得对方地址后，它们就可以尝试 NAT 穿越，进行 P2P 连接了，也就是图 4.1 中的步骤。
|
