iOS端的实现

iOS 端实现音视频一对一通信与 Android 端基本相同，如果说有区别的话，最大的区别可能就是语言方面的差异。下面按照与 Android 端相同的过程来介绍 iOS 端的实现。其具体步骤包括：1）申请权限；2）引入WebRTC库；3）构造 RTCPeerConnectionFactory；4）创建音视频源；5）视频采集；6）本地视频预览；7）建立信令系统；8）创建 RTCPeerConnection；9）远端视频渲染。通过上面的步骤，可以全面了解在 iOS 端如何通过 WebRTC Native 实现音视频一对一实时互动系统。

申请权限

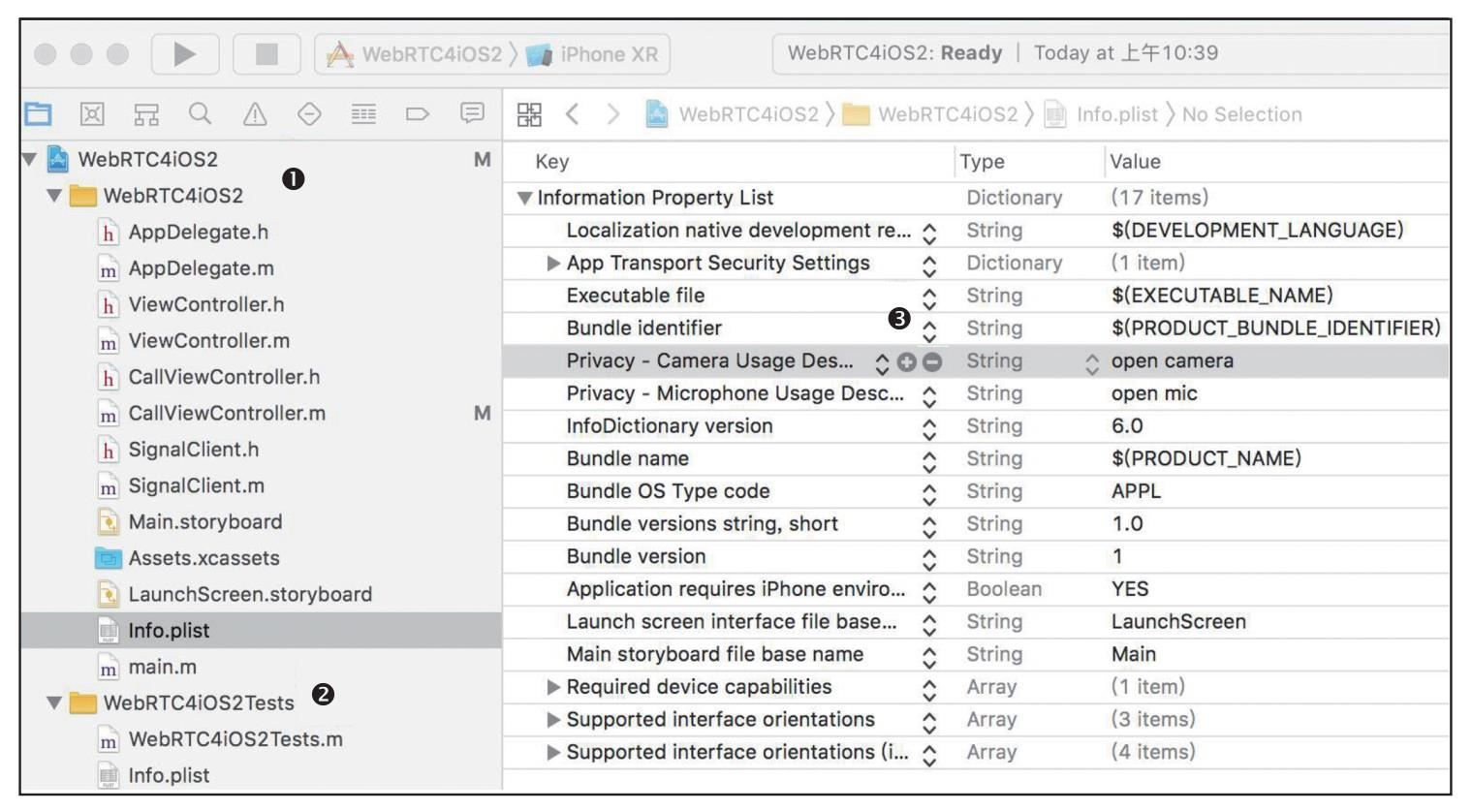

首先我们看一下 iOS 端是如何获取访问音视频设备权限的。相比 Android 端，iOS 端获取相关权限要容易很多。如图 8.2 所示，其步骤如下：

image 2025 02 23 16 07 53 908
Figure 1. 图8.2 为iOS应用增加权限

  • 1）在 XCode 中打开项目，点击左侧目录中的项目。

  • 2）在左侧目录中找到 Info.plist，并将其打开。

  • 3）点击右侧中看到的 “+” 号。

  • 4）添加 Camera 和 Microphone 访问权限。

通过以上步骤，我们就将 iOS 端访问音视频设备的权限申请好了。申请好权限后，接下来是在 iOS 端引入 WebRTC 库。

引入WebRTC库

在 iOS 端引入 WebRTC 库有两种方法：方法一，通过 WebRTC 源码编译出 WebRTC 库，然后在项目中手动引入它——这种方法对于大多数刚入门的读者来说是比较困难的；方法二，官方会定期发布编译好的 WebRTC 库，可以使用 Pod 工具将其安装到项目中。在以下讲解中，我们使用的是第二种方法。

使用第二种方法引入 WebRTC 库非常简单，首先需要创建一个 Podfile 文件，然后在 Podfile 中指定下载 WebRTC 库的地址以及要安装的库的名字。Podfile 文件的具体格式和内容如代码 8.18 所示。

代码8.18　引入WebRTC库
source 'https://github.com/CocoaPods/Specs.git'

platform :ios, '11.0'

target 'WebRTC4iOS2' do
    pod 'GoogleWebRTC'
end

在上面的代码中，第 1 行的 source 指定了 WebRTC 库文件的下载地址，第 3 行的 platform 指明了使用该库的操作系统及操作系统版本，第 5 行的 target 指明了项目的名字，第 7 行的 pod 指定要安装哪个库。

Podfile 文件创建好后，还需要在 Podfile 文件目录下执行 pod install 命令，这样 pod 工具才会读取 Podfile 中的内容，并按照 Podfile 中的指令执行操作，最终将 WebRTC 库下载下来。

执行 pod install 命令时，pod 工具除了按要求下载 WebRTC 库之外，还会产生一个新的项目文件，即 {project}.xcworkspace。在该文件里，已经将项目文件与刚下载好的依赖库（WebRTC）建立好关联关系。至此，WebRTC 库就算引入成功了。

构造RTCPeerConnectionFactory

iOS 端与 Android 端一样，也有 PeerConnectionFactory 类。不过它们在命名上有一点区别，在所有 WebRTC 类名的前面都增加了 RTC 前缀，所以 iOS 下 PeerConnectionFactory 类的名字就变成了 RTCPeerConnectionFactory。

RTCPeerConnectionFactory 类的重要性已在本章的开头做过介绍，可以说是 WebRTC Native 开发的 “万物的根源”。iOS 端的 RTCVideoSource、RTCVideoTrack、RTCPeer Connection 等对象，都是通过 RTCPeerConnectionFactory 创建的。接下来了解一下 iOS 端 RTCPeerConnectionFactory 对象是如何创建出来的，如代码 8.19 所示。

代码8.19　构造RTCPeerConnectionFactory
[RTCPeerConnectionFactory initialize];

// 如果点对点工厂为空
if (!factory) {
    RTCDefaultVideoDecoderFactory *decoderFactory =
        [[RTCDefaultVideoDecoderFactory alloc] init];
    RTCDefaultVideoEncoderFactory *encoderFactory =
        [[RTCDefaultVideoEncoderFactory alloc] init];

    NSArray *codecs = [encoderFactory supportedCodecs];
    [encoderFactory setPreferredCodec:codecs];

    factory = [[RTCPeerConnectionFactory alloc]
        initWithEncoderFactory:encoderFactory
                decoderFactory:decoderFactory];
}

在上面的代码中，首先要调用 RTCPeerConnectionFactory 类的 initialize() 方法对其进行初始化，然后创建 factory 对象。需要注意的是，在创建 factory 对象时，传入了两个参数：一个是默认的编码器，另一个是默认的解码器。可以通过修改这两个参数来达到使用不同编解码器的目的。有了 factory 对象后，就可以创建其他对象了。

创建音视频源

与 Android 端一样，WebRTC 也为 iOS 端提供了音视频源（RTCVideoSource）。一方面，它作为源为 Track 提供了媒体数据；另一方面，它也是一个终点，我们从设备采集到数据后，都交由它暂存起来以备后用。

音视频源对象（RTCAudioSource/RTCVideoSource）是由上面介绍的 RTCPeerConnectionFactory 对象创建出来的，具体如代码 8.20 所示。

RTCAudioSource *audioSource = [factory audioSource];
RTCAudioTrack *audioTrack =
    [factory audioTrackWithSource:audioSource trackId:@"ADRAMSa0"];

RTCVideoSource *videoSource = [factory videoSource];
RTCVideoTrack *videoTrack =
    [factory videoTrackWithSource:videoSource trackId:@"ADRAMSv0"];

在上面的代码中，通过 RTCPeerConnectionFactory 对象创建了两个数据源：音频数据源（RTCAudioSource）和视频数据源（RTCVideoSource）。然后又用 RTCPeerConnectionFactory 对象创建了 RTCAudioTrack 和 RTCVideoTrack，并在创建时让它们与 RTCAudioSource 和 RTCVideoSource 进行了关联，使之分别作为 RTCAudioSource 和 RTCVideoSource 的输出。这样上层逻辑就可以通过 RTCAudioTrack 和 RTCVideoTrack 获得音/视频媒体流了。

视频采集

RTCAudioSource 和 RTCVideoSource 的输出设置好后，接下来为它们指定输入设备。与 Android 端一样，iOS 端的 RTCAudioSource 是不需要显式设置音频输入设备的，因为移动端音频设备的切换是在底层自动完成的。比如将手机放在耳边时，WebRTC 会将音频设备变成听筒模式；如果插上耳机，它又会将音频设备变成耳机模式。

那么视频设备该如何指定呢？为了能方便地控制视频设备，WebRTC 提供了一个专门用于操作设备的类，即 RTCCameraVideoCapturer。我们来看看如何通过它控制 iOS 端的视频设备。如代码 8.21 所示。

代码8.21　视频采集
capture = [[RTCCameraVideoCapturer alloc]
    initWithDelegate:videoSource];

在上面的代码中，首先通过 alloc 方法分配了一个 RTCCameraVideoCapturer 对象；然后在初始化该对象时，将 RTCVideoSource 与 RTCCameraVideoCapturer 进行了绑定。这样就可以通过 RTCCameraVideoCapturer 对象为 RTCVideoSource 指定视频输入设备了。

在 iOS 端的 WebRTC 中，可以通过 RTCCameraVideoCapturer 类获取所有的视频设备，如代码 8.22 所示。

代码8.22　获取视频采集设备
NSArray<AVCaptureDevice *> *devices =
    [RTCCameraVideoCapturer captureDevices];
AVCaptureDevice *device = devices;

在上面代码中可以看到，通过 RTCCameraVideoCapturer 类的 captureDevices() 方法可以获得 iOS 端所有的视频设备。在这些视频设备中，我们使用第一个视频设备作为默认设备。通过上面的操作，WebRTC 就将 RTCVideoSource 与 iOS 中的第一个设备联系到一起。

最后，我们还要像 Android 端一样，执行最后一步：调用 startCaptureWithDevice() 函数开启视频设备，如代码 8.23 所示。

代码8.23　开启摄像头
[capture startCaptureWithDevice:device
                        format:format
                           fps:fps];

至此，iOS 端视频采集的工作就全部完成了，音视频数据流从设备采集后源源不断地经 RTCAudioSource 和 RTCVideoSource 流到 RTCAudioTrack 和 RTCVideoTrack。

本地视频预览

接下来的问题就是如何将采集到的视频在本地展示出来。在 iOS 端，WebRTC 准备了两种View：一种是 RTCCameraPreviewView，专门用于预览本地视频；另一种是 RTCEAGLVideoView，用于显示远端视频。

通过上面的介绍可以知道，在渲染本地视频时 iOS 端与 Android 端使用的方式有很大不同。在 Android 端，本地视频和远端视频使用的是同一种 View；而在 iOS 端，本地与远端使用的却是不同的 View。

由于 iOS 端本地视频和远端视频使用的 View 不同，也导致了它们获取视频数据时使用的源不同。本地视频不再从 RTCVideoTrack 获得数据，而是直接从 RTCCameraVideoCapturer 获取，这样代码的执行效率会更高。之所以有这样的差别，根本原因还是因为操作系统底层的实现方式不一样。通过代码 8.24 可以了解具体的实现。

@property (strong, nonatomic) RTCCameraPreviewView *localVideoView;

- (void)viewDidLoad {
    CGRect bounds = self.view.bounds;

    self.localVideoView = [[RTCCameraPreviewView alloc]
        initWithFrame:CGRectZero];
    [self.view addSubview:self.localVideoView];

    CGRect localVideoFrame = CGRectMake(0, 0, bounds.size.width, bounds.size.height);
    [self.localVideoView setFrame:localVideoFrame];
}

在上面的代码中，viewDidLoad() 函数对理解整个代码起着至关重要的作用。viewDidLoad() 是 iOS 中非常关键的一个函数，在应用程序启动后被调用，属于应用程序生命周期的开始阶段，大部分变量的初始化工作都是由该函数完成的。对 iOS 开发不熟悉的读者可以自行学习 iOS 应用生命周期的内容。

在代码 8.24 中，首先定义了一个 RTCCameraPreviewView 类型的 View，即 localVideoView；然后在 viewDidLoad() 函数中（也就是应用程序启动后），使用 alloc() 函数对其分配内存空间并进行初始化；之后将 localVideoView 实例添加到应用程序的 Main View 中（第 10 行代码），这样本地视频 View 才有机会被显示出来；最后对视频 View 的大小和显示的位置进行设置（第 13∼17 行代码）。

当 localVideoView 准备就绪后，就可以将它与 RTCCameraVideoCapturer 关联到一起了。它们关联到一起的方法非常的简单，只需要在调用 capture 的 startCaptureWithDevice 方法之前执行代码 8.25 即可。

self.localVideoView.captureSession = capture.captureSession;

将 RTCCameraVideoCapturer 的 session 赋值给 localVideoView 的 captureSession 之后，localVideoView 就可以从 RTCCameraVideoCapturer 上获取数据并对其进行渲染。此时，通过 localVideoView 就可以预览本地视频。

建立信令系统

在任何系统中，信令都是系统的灵魂。音视频互动系统也不例外，如通信双方发起呼叫的顺序、媒体协商、Candidate 交换等操作都是由信令系统控制的。

为了实现多种终端的互联互通，各终端必须使用同一套信令系统。因此，iOS 端使用的信令与第 5 章介绍的信令是一模一样的。

除了信令相同外，在 iOS 端我们仍然使用 socket.io 库与信令服务器对接。之所以选择 socket.io 作为信令通信的基础库有两方面的原因：一方面，由于 socket.io 是一个跨平台的通信库，所以使用它可以让代码在各平台上保持相同的实现逻辑，这样的开发成本最低；另一方面，socket.io 使用简单，功能又非常强大，所以使用 socket.io 作为信令的通信库是一个特别好的选择。

不过需要注意的是，iOS 端的 socket.io 是用 Swift 语言实现的，而我们要实现的音视频互动系统则是用 Object-C 实现的。这就带来一个问题，OC（Object-C）可以直接调用 Swift 语言开发的库吗？实际上，苹果的 XCode 开发工具已经提供了解决方案，只需要在 Podfile 中增加 use_frameworks！指令即可，这样 OC 就可以直接使用 Swift 语言开发的库了。所以现在音视频互动项目中的 Podfile 文件应该如代码 8.26 所示。

代码8.26　引入socket.io库
source 'https://github.com/CocoaPods/Specs.git'

use_frameworks!

target 'WebRTC4iOS2' do
    pod 'Socket.IO-Client-Swift', '~> 13.3.0'
end

当 socket.io 库成功引入后，接下来是在 iOS 端使用 socket.io。在 iOS 下使用 socket.io 分为三步：

  • 第一步，通过 url 获取 SocketIOClient 对象。有了 SocketIOClient 之后就可以建立与服务器的连接了。

  • 第二步，注册侦听的消息，并为每个侦听的消息绑定一个处理函数。当收到服务器的消息后，随之会触发绑定的函数。

  • 第三步，通过 SocketIOClient 建立的连接发送消息。

下面看看它们是如何实现的。首先是 socket.io 如何通过 url 获取 SocketIOClient 对象。在 iOS 端使用 socket.io 获取 SocketIOClient 非常简单，如代码 8.27 所示。

代码8.27　创建socket.io
SocketIOClient *socket;

NSURL *url = [[NSURL alloc] initWithString:addr];
manager = [[SocketManager alloc]
    initWithSocketURL:url
              config:@{
                  @"log": @YES,
                  @"forcePolling": @YES,
                  @"forceWebsockets": @YES
              }];
socket = manager.defaultSocket;

使用 socket.io 获取 SocketIOClient 对象只需要上面代码中的三个 API 就可以了，这也是 socket.io 获取 SocketIOClient 的固定方法。

接下来是第二步，为 socket.io 注册侦听消息。使用 socket.io 注册侦听消息的格式如代码 8.28 所示。

代码8.28　侦听socket.io中的joined事件
[socket on:@"joined"
   callback:^(NSArray *data, SocketAckEmitter *ack) {
       NSString *room = [data objectAtIndex:0];
       NSLog(@"joined room(%@)", room);
       // Your implementation here
   }];

在上面的代码中为 socket.io 注册了一个 joined 消息，并为该消息绑定了一个匿名的回调函数。当 iOS 端收到服务端发来的 joined 消息后，对应的回调函数就会被触发。在回调函数中，可以通过 data 参数获取服务端发送 joined 消息时带的 roomID 参数。

同理，若想侦听一些其他的消息，只要按照上面注册 joined 消息的格式逐一将这些消息注册到 socket.io 里就可以了。

最后是第三步，通过 SocketIOClient 建立连接并发送消息。这个就更简单了，直接调用 SocketIOClient 对象的 connect 方法即可，如代码 8.29 所示。

[socket connect];

socket.io 的连接创建好后，就可以利用它来发送消息了。代码 8.30 就是使用 socket.io 发送消息的例子。

if (socket.status == SocketIOStatusConnected) {
    [socket emit:@"join" with:@[room]];
}

与 JS 中使用的 socket.io 一样，它也是使用 emit 方法发送消息。在发送消息时，也可以让它带一些参数，这些参数都被放在一个数组里。当然在发送消息前，最好先判断一下 socket 是否已经处于连接状态，只有 socket 处于连接状态时，消息才能被真正地发送出去。

创建RTCPeerConnection

信令系统建立好后，后面的逻辑都是围绕着信令系统建立起来的。RTCPeerConnection 对象的建立也不例外。

两个客户端之间要进行通话，必须先要加入同一个房间，即每个客户端都要向服务器发送 join 消息。服务器收到消息后，如果判定用户是合法的，则会给客户端返回 joined 消息。客户端收到 joined 消息后，就要创建 RTCPeerConnection 了，也就是要建立一条与远端通话的音视频数据传输通道。那么 RTCPeerConnection 对象是如何建立起来的呢？如代码 8.31 所示。

代码8.31　创建RTCPeerConnection
if (!ICEServers) {
    ICEServers = [NSMutableArray array];
    [ICEServers addObject:[self defaultSTUNServer]];
}

RTCConfiguration *configuration = [[RTCConfiguration alloc] init];
[configuration setIceServers:ICEServers];

RTCPeerConnection *conn = [factory
    peerConnectionWithConfiguration:configuration
                        constraints:[self defaultPeerConnConstraints]
                          delegate:self];

上面的代码就是 RTCPeerConnection 对象创建的过程。首先 RTCPeerConnection 对象是由 factory 创建的，这与 Android 端一样；其次 RTCPeerConnection 对象有三个参数。

  • 第一个参数，是 RTCConfiguration 类型的对象。该对象中最重要的字段是 iceServers，里边存放了 stun/turn 服务器地址，用于 NAT 穿越。

  • 第二个参数，是 RTCMediaConstraints 类型对象。其作用是限制 RTCPeerConnection 对象的行为，如是否接收视频数据？是否接收音频数据？如果要与浏览器互通还要开启 DtlsSrtpKeyAgreement 选项，等等。

  • 第三个参数，是委托类型。可以认为它是 RTCPeerConnection 对象的观察者，RTCPeerConnection 对象可以将一些状态或任务交给它处理。

通过上面的步骤，我们就将 RTCPeerConnection 对象创建好了。但此时通信的双方仍然不能进行音视频数据的互传，因为 RTCPeerConnection 对象之间还没有进行媒体协商，当然也就没有建立物理连接。

在 iOS 端如何让通信的双方建立起物理连接？这部分内容已经在第 5 章中介绍过了，只有通信双方在完成媒体协商并交换 Candidate 之后，RTCPeerConnection 才会真正将物理连接建立起来。在 iOS 端，媒体协商过程与 JS 端是一模一样的，代码 8.32 是具体的实现过程。

代码8.32　创建Offer
[pc offerForConstraints:[self defaultPeerConnConstraints]
      completionHandler:^(RTCSessionDescription *sdp, NSError *error) {
          if (error) {
              // Handle error
          } else {
              // Handle success
          }
      }];

在上面的代码中，RTCPeerConnection 对象调用其 offerForConstraints 方法创建 Offer SDP。该方法有两个参数：一个是 RTCMediaConstraints 类型的参数，已在前面介绍创建 RTCPeerConnection 对象时讲过；另一个是匿名回调函数，当 WebRTC 底层创建 SDP 有结果后，会回调该函数。

可以通过判断回调函数中的 error 是否为空来判定 offerForConstraints 方法有没有执行成功。如果 error 为空，说明 SDP 创建成功了，回调函数的 sdp 参数里就保存着创建好的 SDP 内容。此时，可以调用 RTCPeerConnection 对象的 setLocalOffer 方法将生成的 SDP 在本地保存起来，具体参见代码 8.33。

代码8.33　设置本地SDP描述符
[pc setLocalDescription:sdp
      completionHandler:^(NSError * _Nullable error) {
          if (!error) {
              // Handle success
          } else {
              // Handle error
          }
      }];

当调用 setLocalDescription 函数将 SDP 保存到本地后，就可以通过 socket.io 将 SDP 发送给服务器并由服务器中转给对端了。

当协商完成之后，紧接着会交换 Candidate，此时 WebRTC 底层开始建立物理连接。物理连接完成后，双方就开始音视频数据传输。

远端视频渲染

在 iOS 端，远端视频渲染与本地视频预览的逻辑是完全不同的。对于 iOS 端而言，渲染远端视频其实是比较容易的，只要将 RTCEAGLVideoView 对象与远端视频的 Track 关联到一起即可，具体参见代码 8.34。

代码8.34　远端视频渲染
RTCEAGLVideoView *remoteVideoView;

// 该方法在侦听到远端track时会触发
- (void)peerConnection:…
        didAddReceiver:… rtpReceiver
              streams:… {
    RTCMediaStreamTrack *track = rtpReceiver.track;
    if ([track.kind isEqualToString:kRTCMediaStreamTrackKindVideo]) {
        if (!self.remoteVideoView) {
            // Initialize remoteVideoView
        }
        remoteVideoTrack = (RTCVideoTrack *)track;
        [remoteVideoTrack addRenderer:self.remoteVideoView];
    }
}

在上面的代码中，peerConnection：didAddReceiver：streams 函数与 JS 中的 ontrack 类似，当有远端的流过来时，WebRTC 底层会调用该函数。peerConnection：didAddReceiver：streams 的第二个参数 rtpReceiver 非常重要，可以通过它获得远端的 track（代码第 7 行）。获得 track 后，将它添加到 remoteVideoTrack 中即可，这样 remoteVideoView 就可以从 track 中获取视频数据了。

实际上，WebRTC 为 remoteVideoView 实现了渲染方法，一旦它收到视频数据后，视频就会被渲染出来。最终，我们就可以看到远端的视频了。
