消息发送存储流程

本节将以消息发送存储为突破点，层层揭开RocketMQ存储设计的神秘面纱。消息存储入口为org.apache.rocketmq.store.DefaultMessageStore#putMessage。

第一步：如果当前broker停止工作或当前不支持写入，则拒绝消息写入。如果消息主题长度超过127个字符、消息属性长度超过32767个字符，同样拒绝该消息写入。如果日志中出现“message store is not writeable, so putMessage is forbidden”提示，最有可能是因为磁盘空间不足，在写入ConsumeQueue、Index文件出现错误时会拒绝消息再次写入。

第二步：如果消息的延迟级别大于0，将消息的原主题名称与原消息队列ID存入消息属性中，用延迟消息主题SCHEDULE_TOPIC_XXXX、消息队列ID更新原先消息的主题与队列，如代码清单4-1所示。这是并发消息消费重试关键的一步，第5章会重点探讨消息重试机制与定时消息的实现原理。

代码清单4-1　CommitLog#putMessage
MappedFile unlockMappedFile = null;
MappedFile mappedFile = this.mappedFileQueue.getLastMappedFile();

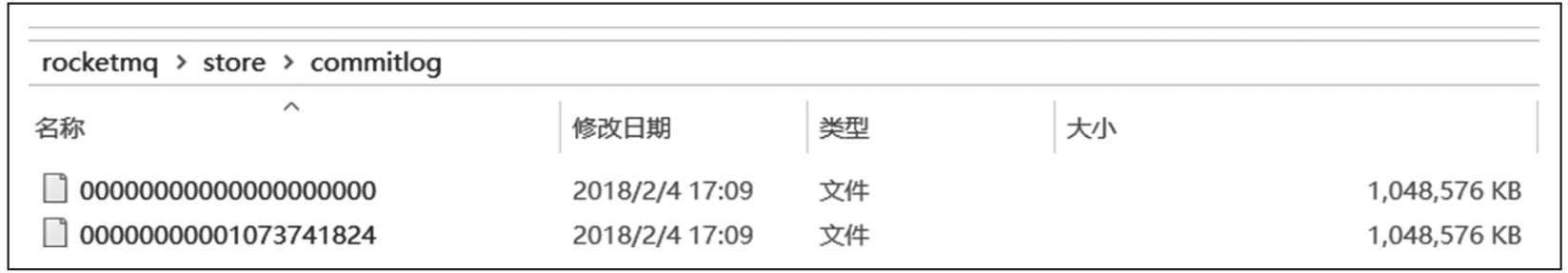

第三步：获取当前可以写入的CommitLog文件，RocketMQ物理文件的组织方式如图4-8所示。

image 2025 01 18 12 18 29 567
Figure 1. 图4-8　CommitLog文件组织方式

CommitLog文件的存储目录为${ROCKET_HOME}/store/commitlog，每个文件默认1GB，一个文件写满后再创建另一个，以该文件中第一个偏移量为文件名，如果偏移量少于20位则用0补齐。图4-8所示的第一个文件初始偏移量为0，第二个文件名中的“1073741824”代表该文件第一条消息的物理偏移量为1073741824，这样根据物理偏移量可以快速定位到消息。MappedFileQueue可以看作${ROCKET_HOME}/store/commitlog文件夹，而MappedFile则对应该文件夹下的文件。

第四步：在将消息写入CommitLog之前，先申请putMessageLock，如代码清单4-2所示。

代码清单4-2　CommitLog#putMessage
messageExtBatch.setStoreTimestamp(beginLockTimestamp);

if (null == mappedFile || mappedFile.isFull()) {
    mappedFile = this.mappedFileQueue.getLastMappedFile(0);
}

if (null == mappedFile) {
    log.error("Create mapped file1 error, topic: {} clientAddr: {}",
              messageExtBatch.getTopic(),
              messageExtBatch.getBornHostString());
    beginTimeInLock = 0;
    return new PutMessageResult(PutMessageStatus.CREATE_MAPPEDFILE_FAILED, null);
}

第五步：设置消息的存储时间，如果mappedFile为空，表明${ROCKET_HOME}/store/commitlog目录下不存在任何文件，说明本次消息是第一次发送，用偏移量0创建第一个CommitLog文件，文件名为00000000000000000000，如果文件创建失败，抛出CREATE_MAPEDFILE_FAILED，这很有可能是磁盘空间不足或权限不够导致的，如代码清单4-3所示。

代码清单4-3　MappedFile#appendMessagesInner
int currentPos = this.wrotePosition.get();

if (currentPos < this.fileSize) {
    ByteBuffer byteBuffer = writeBuffer != null ? writeBuffer.slice() : this.mappedByteBuffer.slice();
    byteBuffer.position(currentPos);
    AppendMessageResult result = null;

    if (messageExt instanceof MessageExtBrokerInner) {
        result = cb.doAppend(this.getFileFromOffset(), byteBuffer, this.fileSize - currentPos, (MessageExtBrokerInner) messageExt);
    } else if (messageExt instanceof MessageExtBatch) {
        result = cb.doAppend(this.getFileFromOffset(), byteBuffer, this.fileSize - currentPos, (MessageExtBatch) messageExt);
    } else {
        return new AppendMessageResult(AppendMessageStatus.UNKNOWN_ERROR);
    }

    this.wrotePosition.addAndGet(result.getWroteBytes());
    this.storeTimestamp = result.getStoreTimestamp();

    return result;
}

第六步：将消息追加到MappedFile中。首先获取MappedFile当前的写指针，如果currentPos大于或等于文件大小，表明文件已写满，抛出AppendMessageStatus.UNKNOWN_ERROR。如果currentPos小于文件大小，通过slice()方法创建一个与原ByteBuffer共享的内存区，且拥有独立的position、limit、capacity等指针，并设置position为当前指针，如代码清单4-4所示。

代码清单4-4　CommitLog$DefaultAppendMessageCallback#doAppend
long wroteOffset = fileFromOffset + byteBuffer.position();
this.resetByteBuffer(hostHolder, 8);

String msgId = MessageDecoder.createMessageId(
    this.msgIdMemory,
    msgInner.getStoreHostBytes(hostHolder),
    wroteOffset
);

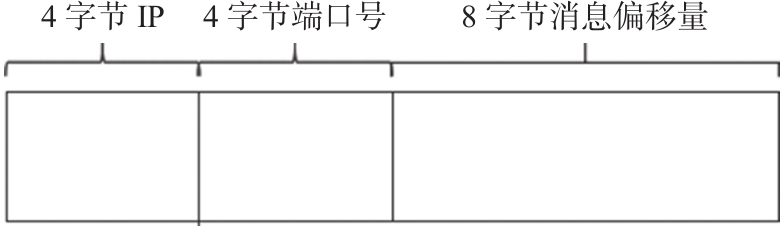

第七步：创建全局唯一消息ID，消息ID有16字节，其组成结构如图4-9所示。

image 2025 01 18 12 23 32 406
Figure 2. 图4-9　消息ID组成结构

为了消息ID具备可读性，返回给应用程序的msgId为字符类型，可以通过UtilAll.bytes2string方法将msgId字节数组转换成字符串，通过UtilAll.string2bytes方法将msgId字符串还原成16字节的数组，根据提取的消息物理偏移量，可以快速通过msgId找到消息内容，如代码清单4-5所示。

代码清单4-5　CommitLog$DefaultAppendMessageCallback#doAppend
keyBuilder.setLength(0);
keyBuilder.append(msgInner.getTopic());
keyBuilder.append('-');
keyBuilder.append(msgInner.getQueueId());

String key = keyBuilder.toString();

Long queueOffset = CommitLog.this.topicQueueTable.get(key);

if (null == queueOffset) {
    queueOffset = 0L;
    CommitLog.this.topicQueueTable.put(key, queueOffset);
}

第八步：获取该消息在消息队列的物理偏移量。CommitLog中保存了当前所有消息队列的待写入物理偏移量，如代码清单4-6所示。

代码清单4-6　CommitLog#calMsgLength
private static int calMsgLength(int bodyLength, int topicLength, int propertiesLength) {
    final int msgLen = 4                // TOTALSIZE
                     + 4                // MAGICCODE
                     + 4                // BODYCRC
                     + 4                // QUEUEID
                     + 4                // FLAG
                     + 8                // QUEUEOFFSET
                     + 8                // PHYSICALOFFSET
                     + 4                // SYSFLAG
                     + 8                // BORNTIMESTAMP
                     + 8                // BORNHOST
                     + 8                // STORETIMESTAMP
                     + 8                // STOREHOSTADDRESS
                     + 4                // RECONSUMETIMES
                     + 8                // Prepared Transaction Offset
                     + 4
                     + (bodyLength > 0 ? bodyLength : 0)  // BODY
                     + 1
                     + topicLength     // TOPIC
                     + 2
                     + (propertiesLength > 0 ? propertiesLength : 0);  // propertiesLength

    return msgLen;
}

第九步：根据消息体、主题和属性的长度，结合消息存储格式，计算消息的总长度，如代码清单4-7所示。RocketMQ消息存储格式如下。 1）TOTALSIZE：消息条目总长度，4字节。 2）MAGICCODE：魔数，4字节。固定值0xdaa320a7。 3）BODYCRC：消息体的crc校验码，4字节。 4）QUEUEID：消息消费队列ID，4字节。 5）FLAG：消息标记，RocketMQ对其不做处理，供应用程序使用，默认4字节。 6）QUEUEOFFSET：消息在ConsumeQuene文件中的物理偏移量，8字节。 7）PHYSICALOFFSET：消息在CommitLog文件中的物理偏移量，8字节。 8）SYSFLAG：消息系统标记，例如是否压缩、是否是事务消息等，4字节。 9）BORNTIMESTAMP：消息生产者调用消息发送API的时间戳，8字节。 10）BORNHOST：消息发送者IP、端口号，8字节。 11）STORETIMESTAMP：消息存储时间戳，8字节。 12）STOREHOSTADDRESS：Broker服务器IP+端口号，8字节。 13）RECONSUMETIMES：消息重试次数，4字节。 14）Prepared Transaction Offset：事务消息的物理偏移量，8字节。 15）BodyLength：消息体长度，4字节。 16）Body：消息体内容，长度为bodyLenth中存储的值。 17）TopicLength：主题存储长度，1字节，表示主题名称不能超过255个字符。 18）Topic：主题，长度为TopicLength中存储的值。 19）PropertiesLength：消息属性长度，2字节，表示消息属性长度不能超过65536个字符。 20）Properties：消息属性，长度为PropertiesLength中存储的值。 CommitLog条目是不定长的，每一个条目的长度存储在前4个字节中。

代码清单4-7　CommitLog$DefaultAppendMessageCallback#doAppend
if ((msgLen + END_FILE_MIN_BLANK_LENGTH) > maxBlank) {
    this.resetByteBuffer(this.msgStoreItemMemory, maxBlank);
    this.msgStoreItemMemory.putInt(maxBlank);
    this.msgStoreItemMemory.putInt(CommitLog.BLANK_MAGIC_CODE);

    final long beginTimeMills = CommitLog.this.defaultMessageStore.now();

    byteBuffer.put(this.msgStoreItemMemory.array(), 0, maxBlank);

    return new AppendMessageResult(
        AppendMessageStatus.END_OF_FILE,
        wroteOffset,
        maxBlank,
        msgId,
        msgInner.getStoreTimestamp(),
        queueOffset,
        CommitLog.this.defaultMessageStore.now() - beginTimeMills
    );
}

第十步：如果消息长度+END_FILE_MIN_BLANK_LENGTH大于CommitLog文件的空闲空间，则返回AppendMessageStatus.END_OF_FILE，Broker会创建一个新的CommitLog文件来存储该消息。从这里可以看出，每个CommitLog文件最少空闲8字节，高4字节存储当前文件的剩余空间，低4字节存储魔数CommitLog.BLANK_MAGIC_CODE，如代码清单4-8所示。

代码清单4-8　CommitLog$DefaultAppendMessageCallback#doAppend
final long beginTimeMills = CommitLog.this.defaultMessageStore.now();
byteBuffer.put(this.msgStoreItemMemory.array(), 0, msgLen);

AppendMessageResult result = new AppendMessageResult(
    AppendMessageStatus.PUT_OK,
    wroteOffset,
    msgLen,
    msgId,
    msgInner.getStoreTimestamp(),
    queueOffset,
    CommitLog.this.defaultMessageStore.now() - beginTimeMills
);

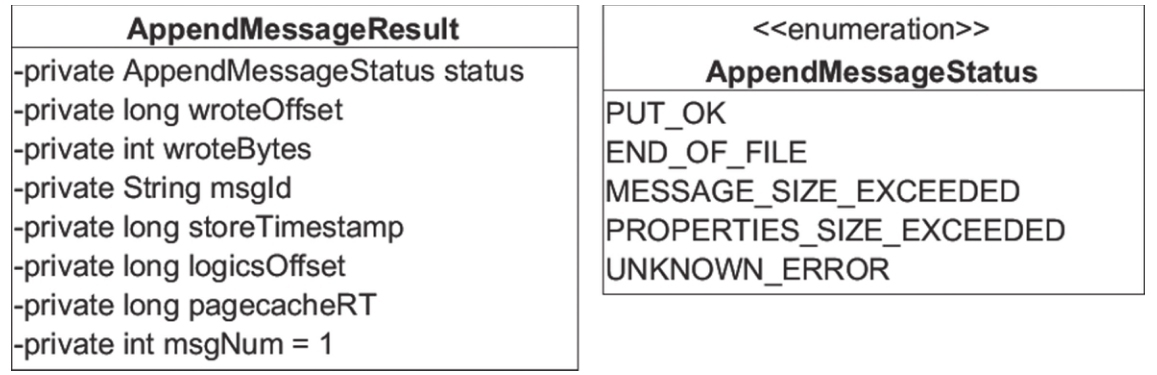

第十一步：将消息内容存储到ByteBuffer中，然后创建AppendMessageResult。这里只是将消息存储在MappedFile对应的内存映射Buffer中，并没有写入磁盘，追加结果如图4-10所示。

image 2025 01 18 12 29 21 853
Figure 3. 图4-10　AppendMessageResult类图

下面逐一介绍AppendMessageResult的属性。 1）AppendMessageStatus status：消息追加结果，取值为PUT_OK则代表追加成功、END_OF_FILE则代表超过文件大小、MESSAGE_SIZE_EXCEEDED则代表消息长度超过最大允许长度、PROPERTIES_SIZE_EXCEEDED则代表消息属性超过最大允许长度、UNKNOWN_ERROR则代表未知异常。 2）long wroteOffset：消息的物理偏移量。 3）String msgId：消息ID。 4）long storeTimestamp：消息存储时间戳。 5）long logicsOffset：消息消费队列的逻辑偏移量，类似于数组下标。 6）long pagecacheRT = 0：写入页缓存的响应时间。 7）int msgNum = 1：批量发送消息时的消息条数。

代码清单4-9　CommitLog$DefaultAppendMessageCallback#doAppend
case MessageSysFlag.TRANSACTION_NOT_TYPE:
case MessageSysFlag.TRANSACTION_COMMIT_TYPE:
    CommitLog.this.topicQueueTable.put(key, ++queueOffset);
    break;

第十二步：更新消息队列的逻辑偏移量。 第十三步：处理完消息追加逻辑后将释放putMessageLock，如代码清单4-10所示。

代码清单4-10　CommitLog#putMessage
handleDiskFlush(result, putMessageResult, msg);
handleHA(result, putMessageResult, msg);
return putMessageResult;

第十四步：DefaultAppendMessageCallback#doAppend只是将消息追加到内存中，需要根据采取的是同步刷盘方式还是异步刷盘方式，将内存中的数据持久化到磁盘中，4.8节会详细介绍刷盘操作。然后执行HA主从同步复制，主从同步将在第7章详细介绍。

消息发送的基本流程就介绍到这里，4.4节开始会详细剖析RocketMQ消息存储机制的各个方面。
