存储文件组织与内存映射

RocketMQ通过使用内存映射文件来提高I/O访问性能，无论是CommitLog、Consume-Queue还是Index，单个文件都被设计为固定长度，一个文件写满以后再创建新文件，文件名就为该文件第一条消息对应的全局物理偏移量。

RocketMQ使用MappedFile、MappedFileQueue来封装存储文件。

MappedFileQueue映射文件队列

MappedFileQueue是MappedFile的管理容器，MappedFileQueue对存储目录进行封装，例如CommitLog文件的存储路径为${ROCKET_HOME}/store/commitlog/，该目录下会存在多个内存映射文件MappedFile。MappedFileQueue类图如图4-11所示。

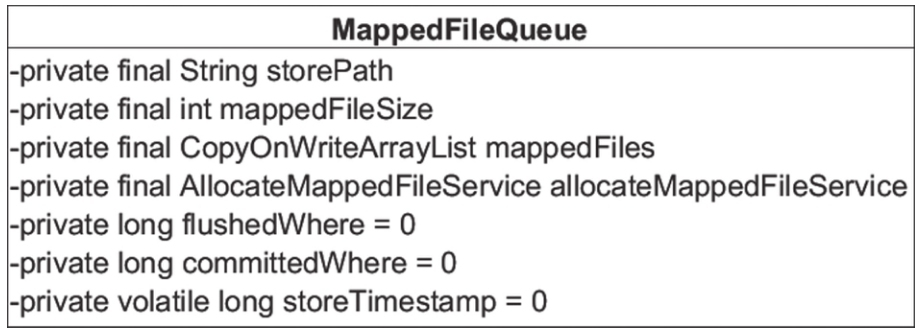

Figure 1. 图4-11　MappedFileQueue类图

下面介绍MappedFileQueue的核心属性。

1）String storePath：存储目录。 2）int mappedFileSize：单个文件的存储大小。 3）CopyOnWriteArrayList mappedFiles：MappedFile集合。 4）AllocateMappedFileService allocateMappedFileService：创建MappedFile服务类。 5）long flushedWhere = 0：当前刷盘指针，表示该指针之前的所有数据全部持久化到磁盘。 6）long committedWhere = 0：当前数据提交指针，内存中ByteBuffer当前的写指针，该值大于、等于flushedWhere。

接下来重点分析根据不同维度查找MappedFile的方法，如代码清单4-11所示。

代码清单4-11　MappedFileQueue#getMappedFileByTime

public MappedFile getMappedFileByTime(final long timestamp) {
    Object[] mfs = this.copyMappedFiles(0);

    if (null == mfs) {
        return null;
    }

    for (int i = 0; i < mfs.length; i++) {
        MappedFile mappedFile = (MappedFile) mfs[i];

        if (mappedFile.getLastModifiedTimestamp() >= timestamp) {
            return mappedFile;
        }
    }

    return (MappedFile) mfs[mfs.length - 1];
}

根据消息存储时间戳查找MappdFile。从MappedFile列表中第一个文件开始查找，找到第一个最后一次更新时间大于待查找时间戳的文件，如果不存在，则返回最后一个MappedFile，如代码清单4-12所示。

代码清单4-12　MappedFileQueue#findMappedFileByOffset

public MappedFile findMappedFileByOffset(final long offset, final boolean returnFirstOnNotFound) {
    // 省略外层 try ... catch
    MappedFile mappedFile = this.getFirstMappedFile();

    if (mappedFile != null) {
        int index = (int) ((offset / this.mappedFileSize) -
                          (mappedFile.getFileFromOffset() / this.mappedFileSize));

        if (index < 0 || index >= this.mappedFiles.size()) {
            // 省略警告日志
        }

        try {
            return this.mappedFiles.get(index);
        } catch (Exception e) {
            if (returnFirstOnNotFound) {
                return mappedFile;
            }
            LOG_ERROR.warn("findMappedFileByOffset failure. ", e);
        }
    }

    return null;  // 若未找到文件时，返回 null 或根据需要调整
}

根据消息偏移量offset查找MappedFile，但是不能直接使用offset%mappedFileSize。这是因为使用了内存映射，只要是存在于存储目录下的文件，都需要对应创建内存映射文件，如果不定时将已消费的消息从存储文件中删除，会造成极大的内存压力与资源浪费，所以RocketMQ采取定时删除存储文件的策略。也就是说，在存储文件中，第一个文件不一定是00000000000000000000，因为该文件在某一时刻会被删除，所以根据offset定位MappedFile的算法为(int)offset/this.mappedFileSize)(mappedFile.getFileFromOffset()/this.MappedFileSize，如代码清单4-13所示。

代码清单4-13　MappedFileQueue#getMinOffset

public long getMinOffset() {
    if (!this.mappedFiles.isEmpty()) {
        try {
            return this.mappedFiles.get(0).getFileFromOffset();
        } catch (IndexOutOfBoundsException e) {
            // 处理 IndexOutOfBoundsException 异常
        } catch (Exception e) {
            log.error("getMinOffset has exception.", e);
        }
    }
    return -1;
}

获取存储文件最小偏移量。从这里也可以看出，并不是直接返回0，而是返回MappedFile的getFileFormOffset()方法，如代码清单4-14所示。

代码清单4-14　MappedFileQueue#getMaxOffset

public long getMaxOffset() {
    MappedFile mappedFile = getLastMappedFile();

    if (mappedFile != null) {
        return mappedFile.getFileFromOffset() + mappedFile.getReadPosition();
    }

    return 0;
}

获取存储文件的最大偏移量。返回最后一个MappedFile的fileFromOffset，加上MappedFile当前的写指针，如代码清单4-15所示。

代码清单4-15　MappedFileQueue#getMaxWrotePosition

public long getMaxWrotePosition() {
    MappedFile mappedFile = getLastMappedFile();

    if (mappedFile != null) {
        return mappedFile.getFileFromOffset() + mappedFile.getWrotePosition();
    }

    return 0;
}

返回存储文件当前的写指针。返回最后一个文件的fileFromOffset，加上当前写指针位置。

关于MappedFileQueue的相关业务方法，我们在具体使用到时再去剖析。

MappedFile内存映射文件

MappedFile是RocketMQ内存映射文件的具体实现，如图4-12所示。

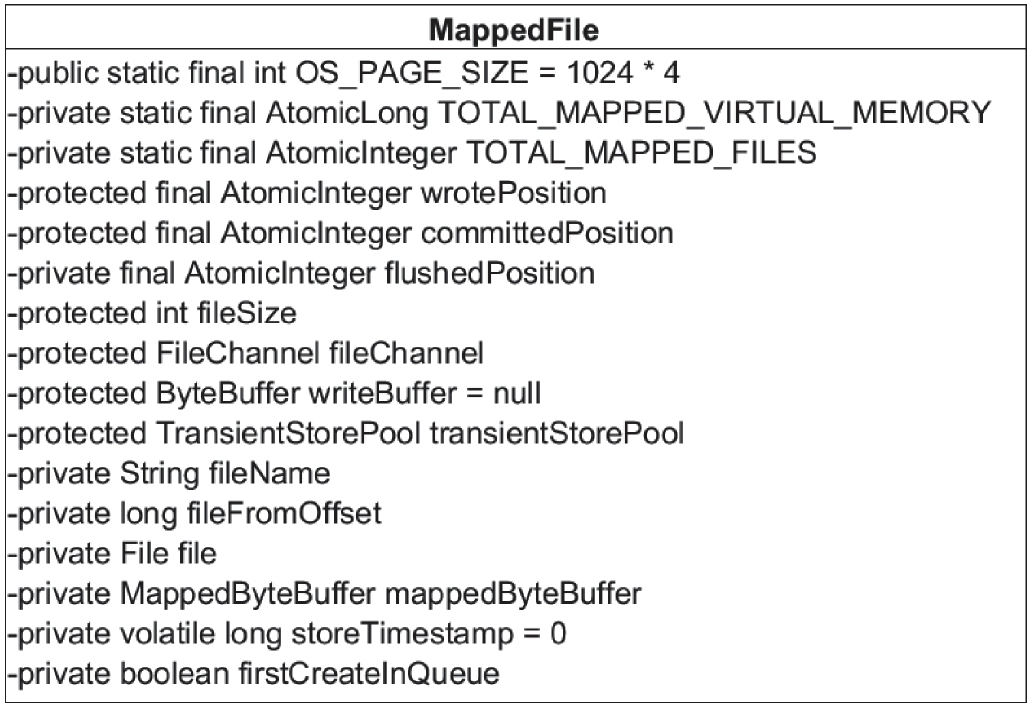

Figure 2. 图4-12　MappedFile类图

下面介绍MappedFile的核心属性。 1）int OS_PAGE_SIZE：操作系统每页大小，默认4KB。 2）AtomicLong TOTAL_MAPPED_VIRTUAL_MEMORY：当前JVM实例中MappedFile的虚拟内存。 3）AtomicInteger TOTAL_MAPPED_FILES：当前JVM实例中MappedFile对象个数。 4）AtomicInteger wrotePosition：当前文件的写指针，从0开始（内存映射文件中的写指针）。 5）AtomicInteger committedPosition：当前文件的提交指针，如果开启transientStore-PoolEnable，则数据会存储在TransientStorePool中，然后提交到内存映射ByteBuffer中，再写入磁盘。 6）AtomicInteger flushedPosition：将该指针之前的数据持久化存储到磁盘中。 7）int fileSize：文件大小。 8）FileChannel fileChannel：文件通道。 9）ByteBuffer writeBuffer：堆外内存ByteBuffer，如果不为空，数据首先将存储在该Buffer中，然后提交到MappedFile创建的FileChannel中。transientStorePoolEnable为true时不为空。 10）TransientStorePool transientStorePool：堆外内存池，该内存池中的内存会提供内存锁机制。transientStorePoolEnable为true时启用。 11）String fileName：文件名称。 12）long fileFromOffset：该文件的初始偏移量。 13）File file：物理文件。 14）MappedByteBuffer mappedByteBuffer：物理文件对应的内存映射Buffer。 15）volatile long storeTimestamp = 0：文件最后一次写入内容的时间。 16）boolean firstCreateInQueue：是否是MappedFileQueue队列中第一个文件。

MappedFile初始化
第一步：根据是否开启transientStorePoolEnable存在两种初始化情况。transientStorePool-Enable为true表示内容先存储在堆外内存，然后通过Commit线程将数据提交到FileChannel中，再通过Flush线程将数据持久化到磁盘中，如代码清单4-16所示。
代码清单4-16　MappedFile#init(final String fileName, final int fileSize)
this.fileName = fileName; this.fileSize = fileSize; this.file = new File(fileName); this.fileFromOffset = Long.parseLong(this.file.getName()); ensureDirOK(this.file.getParent()); this.fileChannel = new RandomAccessFile(this.file, "rw").getChannel(); this.mappedByteBuffer = this.fileChannel.map(MapMode.READ_WRITE, 0, fileSize); TOTAL_MAPPED_VIRTUAL_MEMORY.addAndGet(fileSize); TOTAL_MAPPED_FILES.incrementAndGet();
第二步：初始化fileFromOffset为文件名，也就是文件名代表该文件的起始偏移量，通过RandomAccessFile创建读写文件通道，并将文件内容使用NIO的内存映射Buffer将文件映射到内存中，如代码清单4-17所示。
代码清单4-16　MappedFile#init(final String fileName, final int fileSize)
this.fileName = fileName; this.fileSize = fileSize; this.file = new File(fileName); this.fileFromOffset = Long.parseLong(this.file.getName()); ensureDirOK(this.file.getParent()); this.fileChannel = new RandomAccessFile(this.file, "rw").getChannel(); this.mappedByteBuffer = this.fileChannel.map(MapMode.READ_WRITE, 0, fileSize); TOTAL_MAPPED_VIRTUAL_MEMORY.addAndGet(fileSize); TOTAL_MAPPED_FILES.incrementAndGet();
第二步：初始化fileFromOffset为文件名，也就是文件名代表该文件的起始偏移量，通过RandomAccessFile创建读写文件通道，并将文件内容使用NIO的内存映射Buffer将文件映射到内存中，如代码清单4-17所示。
代码清单4-17　MappedFile#init
public void init(final String fileName, final int fileSize, final TransientStorePool transientStorePool) throws IOException { init(fileName, fileSize); this.writeBuffer = transientStorePool.borrowBuffer(); this.transientStorePool = transientStorePool; }
如果transientStorePoolEnable为true，则初始化MappedFile的writeBuffer，该buffer从transientStorePool中获取。

MappedFile提交

内存映射文件的提交动作由MappedFile的commit()方法实现，如代码清单4-18所示。

代码清单4-18　MappedFile#commit

public int commit(final int commitLeastPages) {
    if (writeBuffer == null) {
        return this.wrotePosition.get();
    }

    if (this.isAbleToCommit(commitLeastPages)) {
        if (this.hold()) {
            commit0(commitLeastPages);
            this.release();
        } else {
            log.warn("in commit, hold failed, commit offset = " + this.committedPosition.get());
        }
    }

    if (writeBuffer != null && this.transientStorePool != null && this.fileSize == this.committedPosition.get()) {
        this.transientStorePool.returnBuffer(writeBuffer);
        this.writeBuffer = null;
    }

    return this.committedPosition.get();
}

执行提交操作，commitLeastPages为本次提交的最小页数，如果待提交数据不满足commitLeastPages，则不执行本次提交操作，等待下次提交。writeBuffer如果为空，直接返回wrotePosition指针，无须执行commit操作，这表明commit操作的主体是writeBuffer，如代码清单4-19所示。

代码清单4-19　MappedFile#isAbleToCommit

protected boolean isAbleToCommit(final int commitLeastPages) {
    int flush = this.committedPosition.get();
    int write = this.wrotePosition.get();

    if (this.isFull()) {
        return true;
    }

    if (commitLeastPages > 0) {
        return ((write / OS_PAGE_SIZE) - (flush / OS_PAGE_SIZE)) >= commitLeastPages;
    }

    return write > flush;
}

判断是否执行commit操作。如果文件已满，返回true。如果commitLeastPages大于0，则计算wrotePosition（当前writeBuffe的写指针）与上一次提交的指针（committedPosition）的差值，将其除以OS_PAGE_SIZE得到当前脏页的数量，如果大于commitLeastPages，则返回true。如果commitLeastPages小于0，表示只要存在脏页就提交，如代码清单4-20所示。

代码清单4-20　MappedFile#commit0

protected void commit0(final int commitLeastPages) {
    int writePos = this.wrotePosition.get();
    int lastCommittedPosition = this.committedPosition.get();

    if (writePos - this.committedPosition.get() > 0) {
        try {
            ByteBuffer byteBuffer = writeBuffer.slice();
            byteBuffer.position(lastCommittedPosition);
            byteBuffer.limit(writePos);

            this.fileChannel.position(lastCommittedPosition);
            this.fileChannel.write(byteBuffer);

            this.committedPosition.set(writePos);
        } catch (Throwable e) {
            log.error("Error occurred when commit data to FileChannel.", e);
        }
    }
}

下面介绍具体的MappedFile提交实现过程。首先创建writeBuffer的共享缓存区，然后将新创建的position回退到上一次提交的位置（committedPosition），设置limit为wrotePosition（当前最大有效数据指针），接着把committedPosition到wrotePosition的数据复制（写入）到FileChannel中，最后更新committedPosition指针为wrotePosition。commit的作用是将MappedFile# writeBuffer中的数据提交到文件通道FileChannel中。 ByteBuffer使用技巧：调用slice()方法创建一个共享缓存区，与原先的ByteBuffer共享内存并维护一套独立的指针（position、mark、limit）。

MappedFile刷盘

刷盘指的是将内存中的数据写入磁盘，永久存储在磁盘中，由MappedFile的flush()方法实现，如代码清单4-21所示。

代码清单4-21　MappedFile#flush

public int flush(final int flushLeastPages) {
    if (this.isAbleToFlush(flushLeastPages)) {
        if (this.hold()) {
            int value = getReadPosition();
            try {
                if (writeBuffer != null || this.fileChannel.position() != 0) {
                    this.fileChannel.force(false);
                } else {
                    this.mappedByteBuffer.force();
                }
            } catch (Throwable e) {
                log.error("Error occurred when force data to disk.", e);
            }

            this.flushedPosition.set(value);
            this.release();
        } else {
            this.flushedPosition.set(getReadPosition());
        }
    }

    return this.getFlushedPosition();
}

直接调用mappedByteBuffer或fileChannel的force()方法将数据写入磁盘，将内存中的数据持久化到磁盘中，那么flushedPosition应该等于MappedByteBuffer中的写指针。如果writeBuffer不为空，则flushedPosition应等于上一次commit指针。因为上一次提交的数据就是进入MappedByteBuffer中的数据。如果writeBuffer为空，表示数据是直接进入MappedByteBuffer的，wrotePosition代表的是MappedByteBuffer中的指针，故设置flushedPosition为wrotePosition。

获取MappedFile最大读指针
RocketMQ文件的一个组织方式是内存映射，预先申请一块连续且固定大小的内存，需要一套指针标识当前最大有效数据的位置，获取最大有效数据偏移量的方法由MappedFile的getReadPosition()方法实现，如代码清单4-22所示。
代码清单4-22　MappedFile#getReadPosition
public int getReadPosition() { return this.writeBuffer == null ? this.wrotePosition.get() : this.committedPosition.get(); }
获取当前文件最大的可读指针，如代码清单4-23所示。如果writeBuffer为空，则直接返回当前的写指针。如果writeBuffer不为空，则返回上一次提交的指针。在MappedFile设计中，只有提交了的数据（写入MappedByteBuffer或FileChannel中的数据）才是安全的数据。
代码清单4-23　MappedFile#selectMappedBuffer
public SelectMappedBufferResult selectMappedBuffer(int pos) { int readPosition = getReadPosition(); if (pos < readPosition && pos >= 0) { if (this.hold()) { ByteBuffer byteBuffer = this.mappedByteBuffer.slice(); byteBuffer.position(pos); int size = readPosition - pos; ByteBuffer byteBufferNew = byteBuffer.slice(); byteBufferNew.limit(size); return new SelectMappedBufferResult(this.fileFromOffset + pos, byteBufferNew, size, this); } } return null; }
首先查找pos到当前最大可读指针之间的数据，因为在整个写入期间都未曾改变MappedByteBuffer的指针，所以mappedByteBuffer.slice()方法返回的共享缓存区空间为整个MappedFile。然后通过设置byteBuffer的position为待查找的值，读取字节为当前可读字节长度，最终返回的ByteBuffer的limit（可读最大长度）为size。整个共享缓存区的容量为MappedFile#fileSizepos，故在操作SelectMappedBufferResult时不能对包含在里面的ByteBuffer调用flip()方法。

操作ByteBuffer时如果使用了slice()方法，对其ByteBuffer进行读取时一般手动指定position和limit指针，而不是调用flip()方法切换读写状态。
MappedFile销毁

MappedFile文件销毁的实现方法为public boolean destroy(final long intervalForcibly)，intervalForcibly表示拒绝被销毁的最大存活时间，如代码清单4-24所示。

代码清单4-24　MappedFile#shutdown

public void shutdown(final long intervalForcibly) {
    if (this.available) {
        this.available = false;
        this.firstShutdownTimestamp = System.currentTimeMillis();
        this.release();
    } else if (this.getRefCount() > 0) {
        if ((System.currentTimeMillis() - this.firstShutdownTimestamp) >= intervalForcibly) {
            this.refCount.set(-1000 - this.getRefCount());
            this.release();
        }
    }
}

第一步：关闭MappedFile。初次调用时this.available为true，设置available为false，并设置初次关闭的时间戳（firstShutdownTimestamp）为当前时间戳。调用release()方法尝试释放资源，release只有在引用次数小于1的情况下才会释放资源。如果引用次数大于0，对比当前时间与firstShutdownTimestamp，如果已经超过了其最大拒绝存活期，则每执行一次引用操作，引用数减少1000，直到引用数小于0时通过执行realse()方法释放资源，如代码清单4-25所示。

代码清单4-25　MappedFile#isCleanupOver

public boolean isCleanupOver() {
    return this.refCount.get() <= 0 && this.cleanupOver;
}

第二步：判断是否清理完成，判断标准是引用次数小于、等于0并且cleanupOver为true，cleanupOver为true的触发条件是release成功将MappedByteBuffer资源释放了，如代码清单4-26所示。稍后详细分析release()方法。

代码清单4-26　MappedFile#destroy

this.fileChannel.close();
log.info("close file channel " + this.fileName + " OK");

long beginTime = System.currentTimeMillis();
boolean result = this.file.delete();

第三步：关闭文件通道，删除物理文件。在整个MappedFile销毁的过程中，首先需要释放资源，释放资源的前提条件是该MappedFile的引用小于、等于0。接下来重点看一下release()方法的实现原理，如代码清单4-27所示。

代码清单4-27　ReferenceResource#release

public void release() {
    long value = this.refCount.decrementAndGet();

    if (value > 0) {
        return;
    }

    synchronized (this) {
        this.cleanupOver = this.cleanup(value);
    }
}

将引用次数减1，如果引用数小于、等于0，则执行cleanup()方法，下面重点分析cleanup()方法的实现，如代码清单4-28所示。

代码清单4-28　MappedFile#cleanup

public boolean cleanup(final long currentRef) {
    if (this.isAvailable()) {
        return false;
    }

    if (this.isCleanupOver()) {
        return true;
    }

    clean(this.mappedByteBuffer);
    TOTAL_MAPPED_VIRTUAL_MEMORY.addAndGet(this.fileSize * (-1));
    TOTAL_MAPPED_FILES.decrementAndGet();

    log.info("unmap file[REF:" + currentRef + "] " + this.fileName + " OK");
    return true;
}

如果available为true，表示MappedFile当前可用，无须清理，返回false，如果资源已经被清除，返回true。如果是堆外内存，调用堆外内存的cleanup()方法进行清除，维护MappedFile类变量TOTAL_MAPPED_VIRTUAL_MEMORY、TOTAL_MAPPED_FILES并返回true，表示cleanupOver为true。

TransientStorePool

TransientStorePool即短暂的存储池。RocketMQ单独创建了一个DirectByteBuffer内存缓存池，用来临时存储数据，数据先写入该内存映射中，然后由Commit线程定时将数据从该内存复制到与目标物理文件对应的内存映射中。RokcetMQ引入该机制是为了提供一种内存锁定，将当前堆外内存一直锁定在内存中，避免被进程将内存交换到磁盘中。

TransientStorePool类图如图4-13所示。

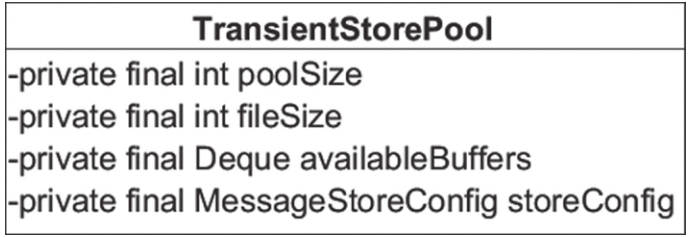

Figure 3. 图4-13　TransientStorePool类图

下面介绍TransientStorePool的核心属性，如代码清单4-29所示。

1）int poolSize：avaliableBuffers个数，可在broker配置文件中通过transientStorePoolSize进行设置，默认为5。 2）int fileSize：每个ByteBuffer的大小，默认为mapedFileSizeCommitLog，表明TransientStorePool为CommitLog文件服务。 3）Deque availableBuffers：ByteBuffer容器，双端队列。

代码清单4-29　TransientStorePool#init

public void init() {
    for (int i = 0; i < poolSize; i++) {
        ByteBuffer byteBuffer = ByteBuffer.allocateDirect(fileSize);
        final long address = ((DirectBuffer) byteBuffer).address();
        Pointer pointer = new Pointer(address);
        LibC.INSTANCE.mlock(pointer, new NativeLong(fileSize));
        availableBuffers.offer(byteBuffer);
    }
}

创建数量为poolSize的堆外内存，利用com.sun.jna.Library类库锁定该批内存，避免被置换到交换区，以便提高存储性能。
