内存管理的数据结构

PHP 7 内存管理中用到了多个结构体，其中核心的结构体有 _zend_mm_heap、_zend_mm_page、_zend_mm_chunk。其中 _zend_mm_page 最简单，对应的是 4KB 的 char 数组，下面对 _zend_mm_heap 和 _zend_mm_chunk 进行详细的讨论。

_zend_mm_heap

变量存储在全局变量 alloc_globals（对应的宏是 AG()）中的 mm_heap（在多线程模式下，会有多个 mm_heap 分别进行管理，为了容易理解，这里只介绍单线程模式下的 MM）字段所指向的数据中，其类型为 struct _zend_mm_heap，初始值为 NULL，在 MM 启动时进行初始化。下面一起来看下其主要数据结构。

struct _zend_mm_heap {
#if ZEND_MM_CUSTOM
    int use_custom_heap;
#endif
#if ZEND_MM_STORAGE
    zend_mm_storage   *storage;
#endif
#if ZEND_MM_STAT
    size_t size; /* 当前使用的内存大小 */
    size_t peak; /* 内存使用的峰值 */
#endif
    zend_mm_free_slot *free_slot[ZEND_MM_BINS]; /* 用来存储small内存 */
#if ZEND_MM_STAT || ZEND_MM_LIMIT
    size_t real_size; /* 当前真正分配的内存大小 */
#endif#
if ZEND_MM_STAT
    size_t real_peak; /* 真正分配的内存大小的峰值 */
#endif
#if ZEND_MM_LIMIT
    size_t limit; /* 内存限制的最大值 */
    int overflow; /* 内存溢出的标识 */
#endif

    zend_mm_huge_list *huge_list; /* huge内存的链表 */

    zend_mm_chunk *main_chunk;
    zend_mm_chunk *cached_chunks; /* 未使用chunk的链表 */
    int chunks_count; /* 分配chunk的个数 */
    int peak_chunks_count; /* 分配chunk个数的峰值*/
    int cached_chunks_count; /* 缓存chunk的格式 */
    double avg_chunks_count; /* 每个请求分配chunk的平均值*/

下面解释下各变量的含义。

size/real_size:size 代表的是 MM 当前申请的已使用的内存，real_size 还包括申请的未使用的内存；可以通过 PHP 的函数 memory_get_usage 来获取，其 PHP 函数原型如下：
int memory_get_usage ([ bool $real_usage = false ] )
$real_usage 默认为 false，只返回使用的内存大小；对于 true 的情况，会返回包括没有使用的分配内存的大小。在 PHP 7 的源码中，有对应的实现：
ZEND_API size_t zend_memory_usage(int real_usage) { if (real_usage) { return AG(mm_heap)->real_size; } else { size_t usage = AG(mm_heap)->size; return usage; } return 0; }
从源码中，可以看出，当 $real_usage 为 true 时，返回的是 real_size；当 $real_usage 为 false 时，返回的是 size; size 和 real_size 会在申请和释放内存时进行修改。
peak/real_peak:peak 是 emalloc 上报的内存峰值，而 real_peak 是 MM 在本进程申请的内存峰值；可以通过 PHP 的函数 memory_get_peak_usage 来获取，其 PHP 函数原型如下：
int memory_get_peak_usage ([ bool $real_usage = false ] )
$real_usage 默认为 false，只返回 emalloc 上报的内存峰值大小；对于 true 的情况，会返回内存分配峰值的大小；在 PHP 7 的源码中，有对应的实现：
ZEND_API size_t zend_memory_peak_usage(int real_usage) { if (real_usage) { return AG(mm_heap)->real_peak; } else { return AG(mm_heap)->peak; } return 0; }
从源码中，可以看出，当 $real_usage 为 true 时，返回的是 real_peak；当 $real_usage 为 false 时，返回的是 peak；同样 peak 和 real_peak 会在申请内存和释放内存时进行修改。
free_slot：指针数组，存储 30 种规格的 small 内存链表的首地址，会在9.4.5节详细展开。
limit：存储对 MM 可申请内存的最大值，MM 每当向系统申请 chunk 或 huge 内存时，会判断申请后的内存值是否大于 limit，如果大于，则进行垃圾回收。该参数可以通过在 php.ini 中修改 memory_limit 配置项设置。
overflow：当要申请的内存总数超出 MM 的 limit 时，先进行垃圾回收，如果回收失败，则判断 overflow 是否为 1，如果为 1，则抛出异常，中断进程（PHP 项目中经常遇到的 “Allowed memory size of bytes exhausted (tried to allocate bytes)” 就是这样抛出来的）。
main_chunk：双向链表，存储使用中的 chunk 的首地址。
cached_chunks：双向链表，缓存的 chunk 的首地址。
chunks_count：使用中的 chunk 个数，也就是链表 main_chunk 中的元素个数。
peak_chunks_count：此次 HTTP 请求中申请的 chunk 个数最大值，初始化为 1，且每次请求开始，都会重置为 1。
cached_chunks_count：缓存中的 chunk 个数，也就是链表 cached_chunks 中的元素个数。
avg_chunks_count：历次请求使用 chunk 的个数平均值，初始化为 1.0，每次请求结束时，会重新计算此值，置为 avg_chunks_count 和 peak_chunks_count 的平均值。

对于 chunk 相关的变量，会在后续的 chunk 章节详细展开。
huge_list：用以挂载分配的大块内存的单向列表，方便后续 MM 关闭时释放。

结构体 _zend_mm_heap 本身是要占内存的，也保存在内存管理申请的内存中，我们来看下 zend_mm_heap：

(gdb) p *alloc_globals.mm_heap
$1 = {use_custom_heap = 0, storage = 0x0, size = 384000, peak = 384000, free_slot
    = {0x7ffff7c76000,
    0x7ffff7c79030, 0x7ffff7c55048, 0x7ffff7c5c700, 0x7ffff7c01528, 0x7ffff7c02210,
        0x7ffff7c56230,
    0x7ff f f7c621c0,  0x7f f f f7c750a0,  0x7f f f f7c74060,  0x0,  0x0,  0x7f f f f7c7a0a0,
        0x7ffff7c77240, 0x0,
    0x7ffff7c78300,  0x7ffff7c5d780,  0x0,  0x0,  0x0,  0x7ffff7c63000,  0x0,  0x0,
        0x0, 0x7ffff7c68000, 0x0,
    0x7ffff7c6d700, 0x0, 0x7ffff7c58400, 0x0}, real_size = 2097152, real_peak =
        2097152,
  limit = 134217728, overflow = 0, huge_list = 0x0, main_chunk = 0x7ffff7c00000,
      cached_chunks = 0x0,
    chunks_count = 1, peak_chunks_count = 1, cached_chunks_count = 0, avg_chunks_
        count = 1,
    custom_heap = {std = {_malloc = 0, _free = 0, _realloc = 0}, debug = {_malloc
        = 0, _free = 0,
        _realloc = 0}}}
  (gdb) p alloc_globals.mm_heap
  $2 = (zend_mm_heap *) 0x7ffff7c00040

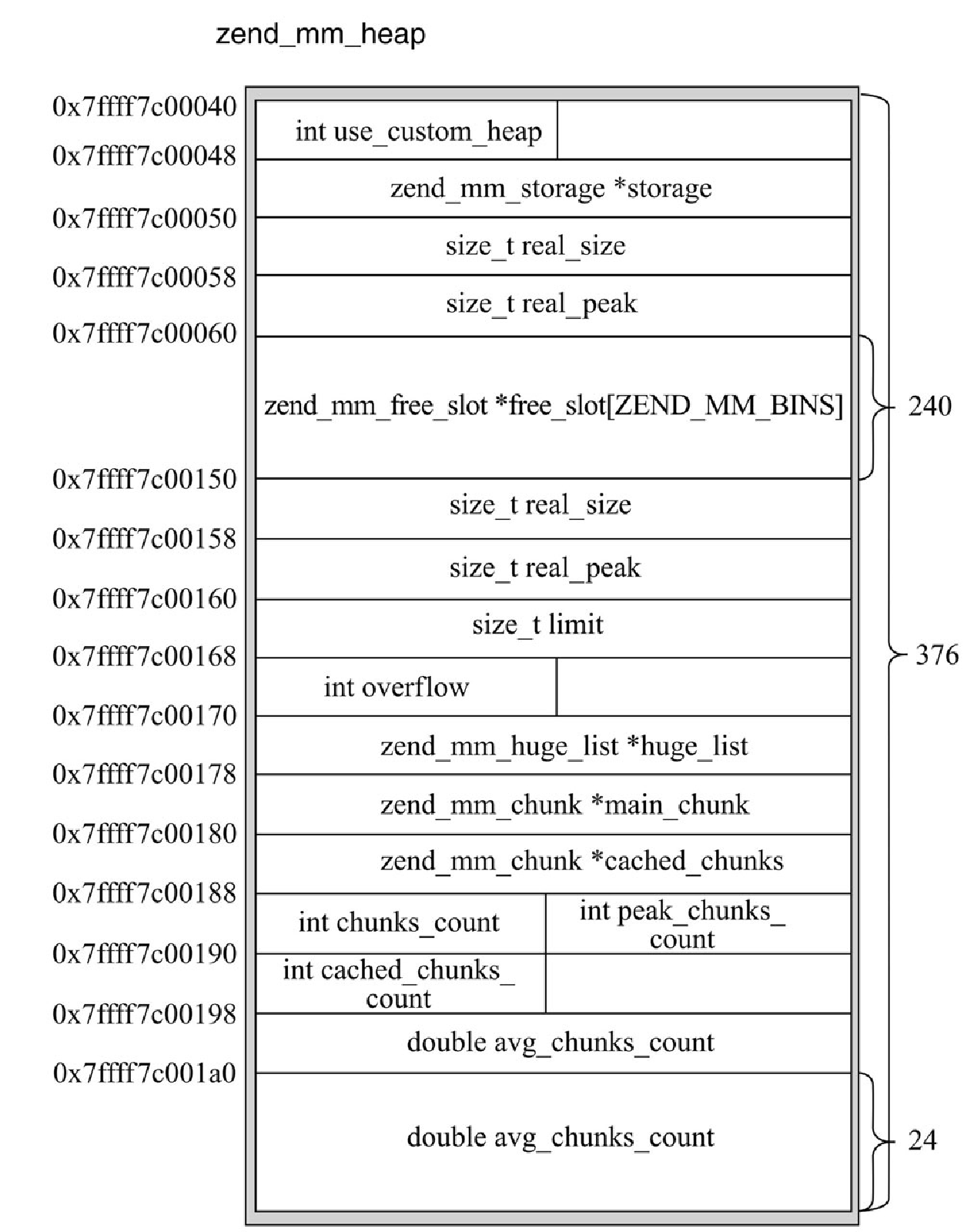

从结果中看到，alloc_globals.mm_heap 的地址为 0x7ffff7c00040，而 main_chunk 的地址为 0x7ffff7c00000，可以看出 mm_heap 其实是在 main_chunk 上分配的。根据 gdb 得到的信息，可以画出 main_chunk 占用内存的情况，如图9-4所示。

Figure 1. 图9-4 PHP 7内存地址对齐示例

从图9-4中可以看出，结构体按8对齐后，mm_heap 要占 376B 的内存，通过 gdb 可以验证：

(gdb) p sizeof(*alloc_globals.mm_heap)
$3 = 376

_zend_mm_heap 中有一个非常重要的结构——_zend_mm_chunk，下面讨论一下这个结构体。

_zend_mm_chunk

PHP 7 的 MM 是一个多级内存分配器——预先定义内存块级别，按需要分配空间的大小找到对应级别，对齐分配。前文提到，chunk 大小为 2MB；每个 chunk 可以切割为 512 个 page，一个 page 是 4KB。在 chunk 内部，以 page 为单位进行管理。参考以下宏：

#define ZEND_MM_CHUNK_SIZE (2 * 1024 * 1024)/* 2 MB  */
#define ZEND_MM_PAGE_SIZE (4 * 1024) /* 4 KB  */
#define ZEND_MM_PAGES (ZEND_MM_CHUNK_SIZE / ZEND_MM_PAGE_SIZE) /* 512 */

一个 chunk 大小为 2MB, MM 管理 chunk 的变量，使用的是结构体 _zend_mm_chunk：

struct _zend_mm_chunk {
    zend_mm_heap *heap;
    zend_mm_chunk *next;
    zend_mm_chunk *prev;
    uint32_t free_pages; /* free pages的个数*/
    uint32_t free_tail; /* 尾部chunk上free pages的个数*/
    uint32_t num;
    char reserve[64- (sizeof(void*) * 3 + sizeof(int) * 3)];
    zend_mm_heap heap_slot; /* 只存在main chunk上 */
    zend_mm_page_map free_map; /* 512 bits或 64 bytes */
    zend_mm_page_info map[ZEND_MM_PAGES]; /* 2 KB = 512 * 4 */
    };
struct _zend_mm_page {
    char                bytes[ZEND_MM_PAGE_SIZE]; // ZEND_MM_PAGE_SIZE为4KB
};

各变量的含义如下。

heap:zend_mm_heap 类型的指针，对应的是9.3.1节中 AG 里面的 mm_heap 的地址。
next:zend_mm_chunk 类型的指针，指向下一个 chunk。
prev:zend_mm_chunk 类型的指针，指向上一个 chunk。由 next/prev 可见 zend_mm_chunk 是双向链表。

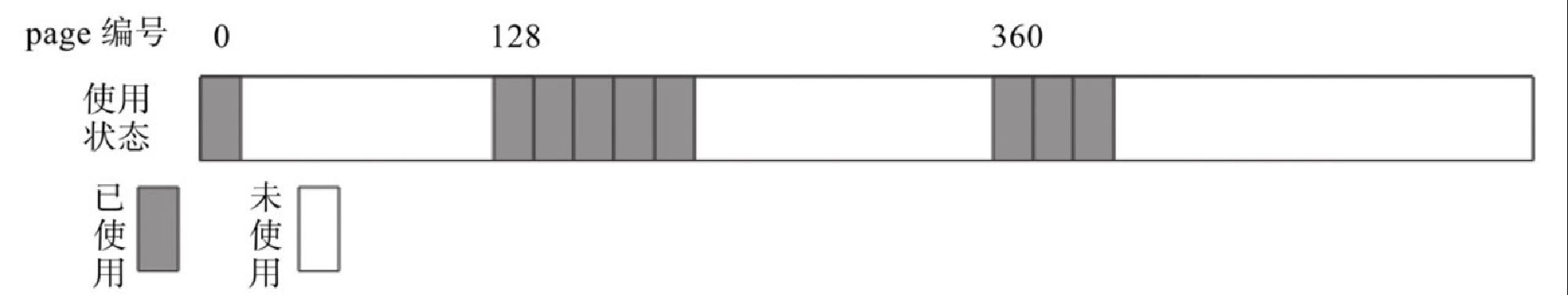

free_pages：此 chunk 中可用的 page 个数，如图9-5所示，此 chunk 一共使用了 9 个 page，则 free_pages 为 512-9=503。

Figure 2. 图9-5 PHP 7内存管理page使用情况示例
free_tail：此 chunk 的最后一块连续可用 page 的起始编号，主要用于快速查找连续可用 page，此值并不准确，但不影响最后结果，如图9-5所示，free_tail 应该为 363。

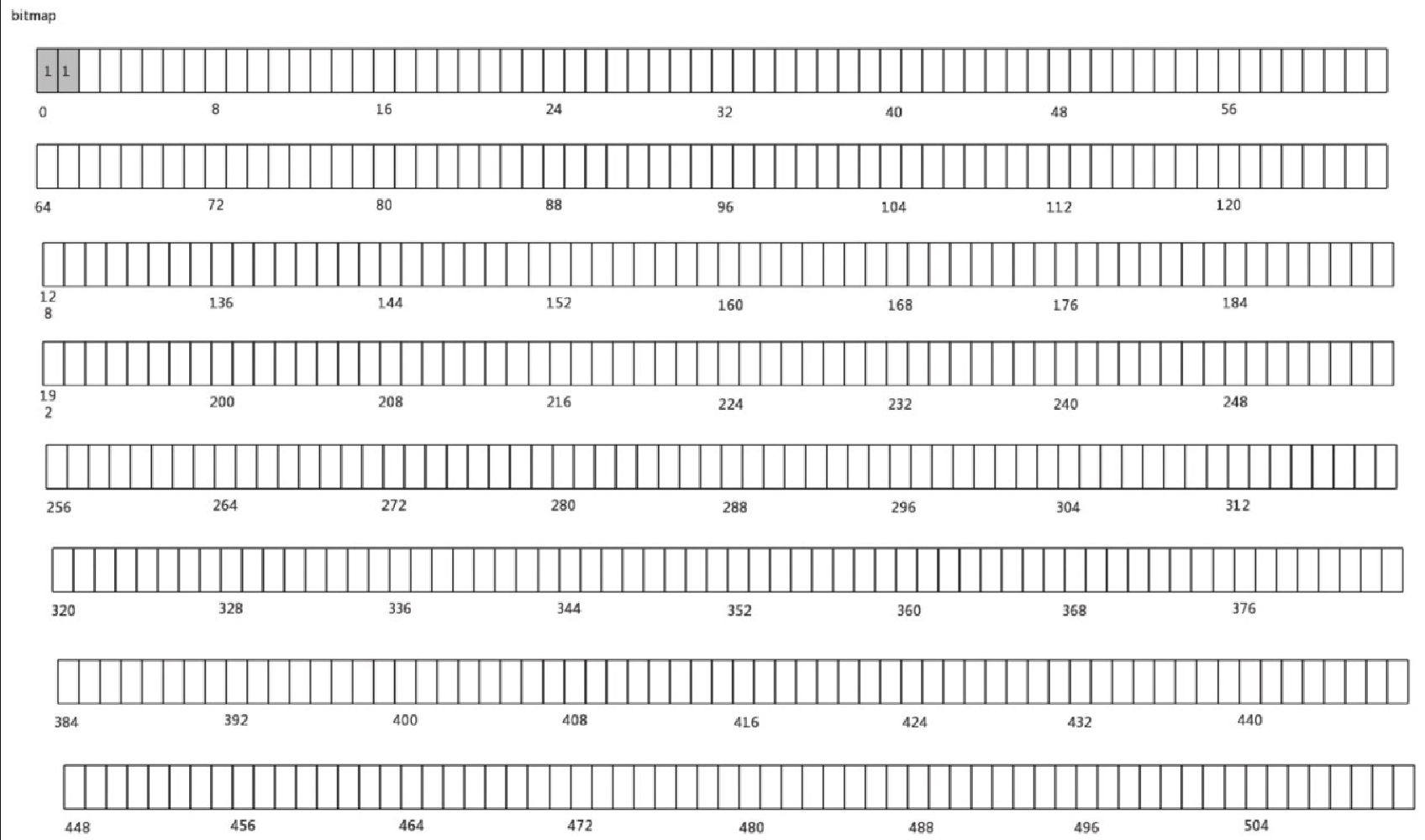

free_map：在 64 位机器下，其为 8 个元素的数组，每个元素为 64bit 的整型，所以一共有 8×64bit=512bit，对应 512 个 page。已使用的 page，对应的 bit 置为 1，灰色部分；未使用（可用）的 page，对应的 bit 置为 0，白色部分，如图9-6所示。

Figure 3. 图9-6 free_map对应的512bit

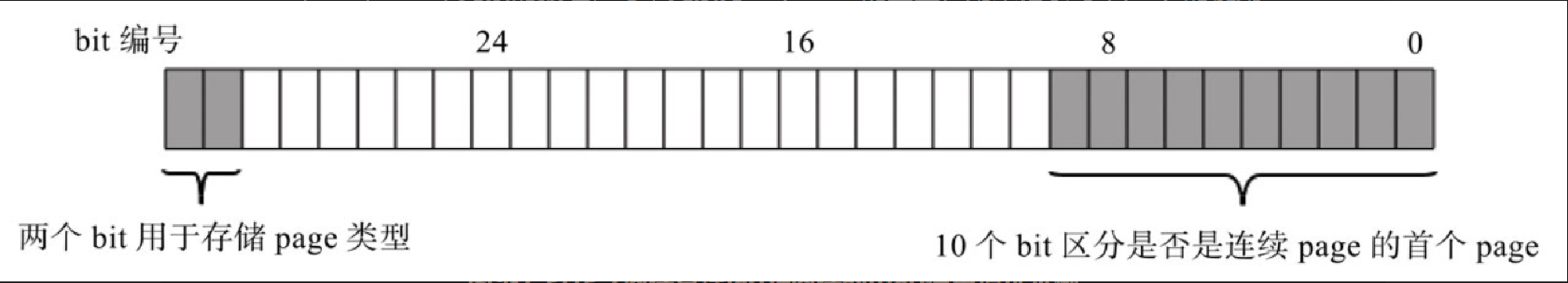

map:512 个元素的数组，每个元素为一个 32bit 的整型，用来记录每个 page 的使用情况，比较复杂，如图9-7所示。

Figure 4. 图9-7 PHP 7内存管理large内存的map使用情况示例

高位的 2 个 bit，用于标记此 page 的使用类型，有 4 种情况：0x0、0x1、0x2、0x3，其中 0x0 代表此 page 未使用，0x1 代表此 page 用于 large 内存，0x2 和 0x3 均代表此 page 用于 small 内存。

当此 page 用于 large 内存时，如果低位的 10 个 bit 为 0，则代表此 page 被其前面且连续的 page 一起用于一次申请的内存；如果非 0，假定值为 page_count，则代表此 page 开始的连续 page_count 个 page 一起用于一次申请的内存，比如图9-6中一次申请了 3 个连续的 page，起始编号为 360，那么 map[360]、map[361]、map[362] 的低 10 位分别为 3、0、0。

当此 page 用于 small 内存时，在 9.4.5 节中介绍此字段。

free_map 是 8×8B，也就是 8×8×8=512bit，这 512 个 bit 对应 512 个 page，每个 bit 只能取 0 或者 1，代表对应 page 的使用情况。而 map 是 512 个 uint32_t，也就是 512×4B，每一个 uint32_t 代表一个 page 的使用情况。

num：代表此 chunk 在链表 main_chunk 中的编号，很明显，当申请第一个 chunk 时，num 为 0。对于非第一个 chunk, num 的值为在前一个 chunk 的 num 上加 1。
reserve：保留字段，在 C 语言开发中的结构体中尤为常见，用于结构体版本升级之类。
heap_slot：在 MM 进行初始化时，会创建第一个 chunk，而第一个 chunk 的此字段，才有意义。其实全局指针 alloc_globals.mm_heap 指向的便是第一个 chunk 的 heap_slot。

每申请一个 chunk，都需要对 chunk 进行初始化，大致流程如下所示。

将此 chunk 放入环状双向链表 main_chunk 的最后面。
将 free_pages 置为 512-1=511（第 0 个 page 被 chunk 的头信息占用）。
将 free_tail 置为 1。
将 num 在上一个元素的计数基础上加 1（chunk→prev→num+1）。
将 free_map[0] 标记为 1，代表第 0 个被使用。
将 map[0] 标记为 0x40000000 | 0x01,0x40000000 代表第 0 个 page 使用 large 内存，0x01 代表从第 0 个 page 起，连续 1 个 page 被使用。

_zend_mm_chunk 本身是要占用内存的，我们输出 _zend_mm_chunk 的 size：

(gdb) p sizeof(zend_mm_chunk)
$3 = 2552

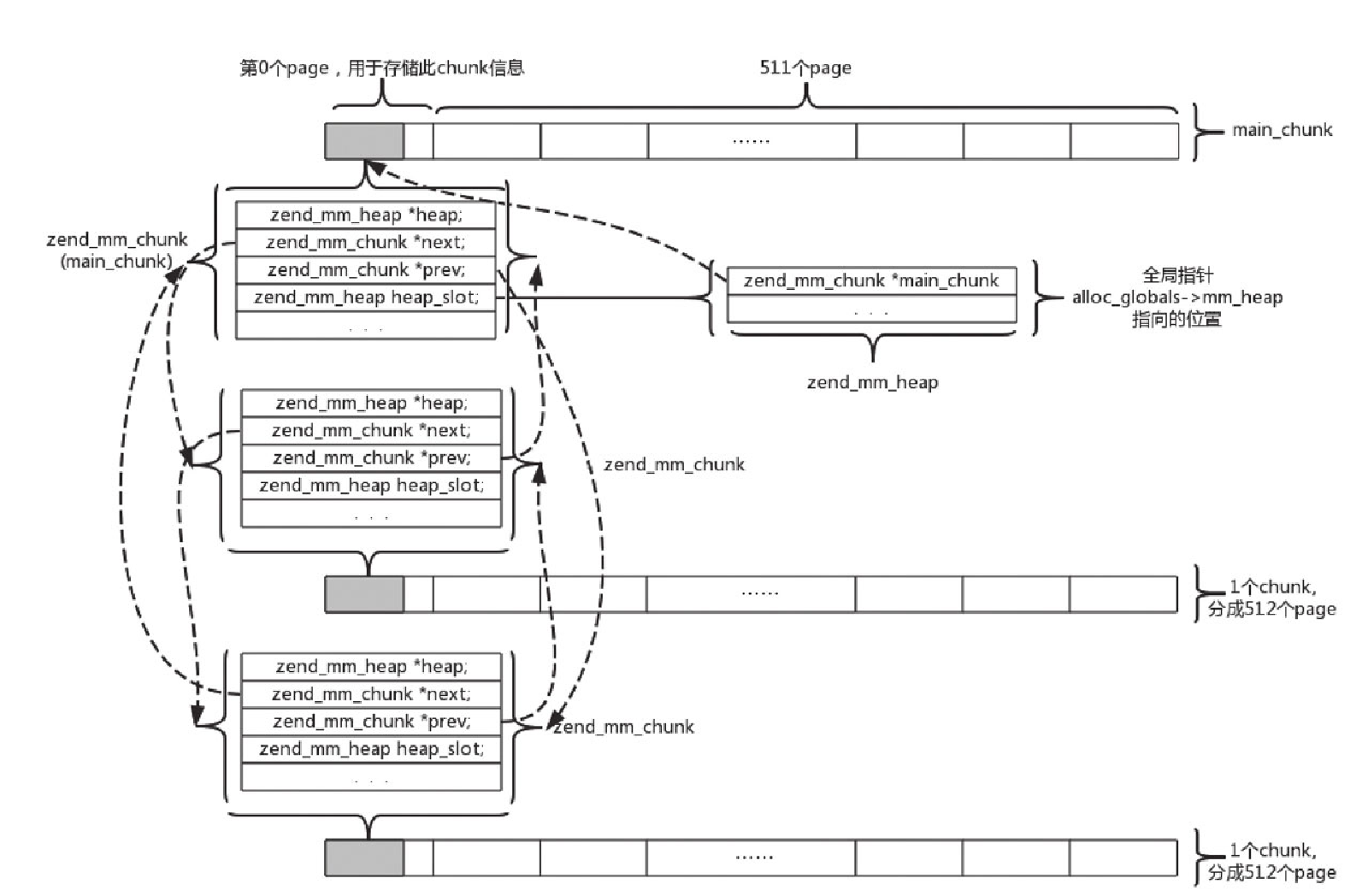

这个结构体占了 2552B，它存放在 chunk 的第 0 个 page 上，如图9-8所示。

Figure 5. 图9-8 PHP 7内存管理chunk和page在MM中的位置

当申请一个 chunk 时，MM 先判断双向链表 cached_chunks 是否存在 chunk，如果不存在，则直接向操作系统申请一个地址以 2MB 对齐的 chunk，添加到 main_chunk 中，然后返回给申请者；如果 cached_chunks 中存在 chunk，则将头部的 chunk 摘除，然后添加到 main_chunk 后，返回给申请者。每次有新的 chunk 进入 main_chunk 之前，都需要对此 chunk 进行初始化，一个 chunk 被分成 512 个 page，其中 511 个 page 可用，第 0 个 page 用来存储这个 chunk 的管理结构体 struct_zend_mm_chunk。

释放一个 chunk 时，MM 先将此 chunk 从 main_chunk 中移除，并将 chunks_count 减 1。然后判断当前使用的 chunk 个数 chunks_count 和缓存中的 chunk 个数 cached_chunks_count 之和是否小于历次请求使用的 chunk 个数平均值 avg_chunks_count。如果小于，则将此 chunk 放入双向链表 cached_chunks 中；如果不小于，则直接向操作系统释放此块内存。

到此，我们研究了 AG 里面 mm_heap 的结构，以及 chunk 和 page 结构和相互关系，有了这些准备后，再来看下 PHP 7 内存管理的详细实现。
