内存管理的详细实现

在 PHP 7 生命周期中，SAPI 调用 php_module_startup 时，会调用 start_memory_manager，继而调用 alloc_globals_ctor，然后调用 MM 的初始化函数 zend_mm_init，我们来看一下栈的调用：

(gdb) bt
#0  zend_mm_init () at /home/vagrant/php7/book/php-7.1.0/Zend/zend_alloc.c:1797
#1  0x00000000008ab0ec in alloc_globals_ctor (alloc_globals=0x11fa7d8)
    at /home/vagrant/php7/book/php-7.1.0/Zend/zend_alloc.c:2616
#2  0x00000000008ab105 in start_memory_manager ()
    at /home/vagrant/php7/book/php-7.1.0/Zend/zend_alloc.c:2631
#3  0x00000000008e9697 in zend_startup (utility_functions=0x7fffffffde30, extensions=0x0)
    at /home/vagrant/php7/book/php-7.1.0/Zend/zend.c:662
#4  0x00000000008391a3 in php_module_startup (sf=0x11e1cc0, additional_modules=0x0,
    num_additional_modules=0) at /ome/vagrant/php7/book/php-7.1.0/main/main.c:2123
#5  0x0000000000a87129 in php_cli_startup (sapi_module=0x11e1cc0)
    at /home/vagrant/php7/book/php-7.1.0/sapi/cli/php_cli.c:424
#6  0x0000000000a8973f in main (argc=2, argv=0x12050d0)
    at /home/vagrant/php7/book/php-7.1.0/sapi/cli/php_cli.c:1345
bash

下面讨论 MM 的初始化，也就是 zend_mm_init 实现。

内存管理的初始化

在对 MM 的初始化之前，首先判断系统环境变量 USE_ZEND_ALLOC 是否将 MM 关闭（如果设置为 0，则关闭；如果设置为其他值，则不关闭）。如果没有关闭，则进行 MM 的初始化。

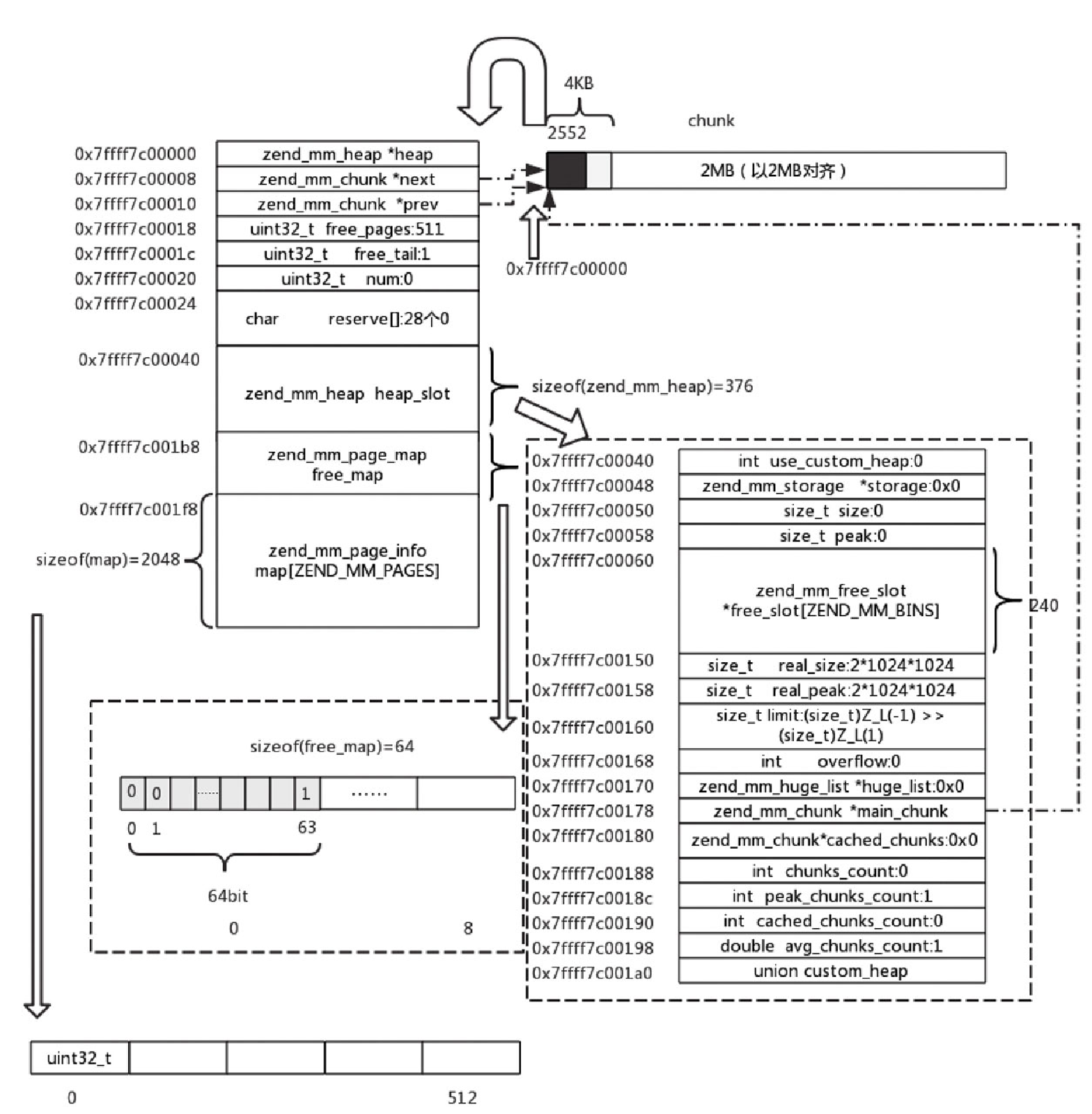

首先，申请一个 chunk，其大小是 2MB，将其初始化。然后，使用该 chunk 的第 0 个 page 存放 zend_mm_chunk，以管理整个 chunk，同时将 AG 的 mm_heap 放在 heap_slot 中，因此整个 zend_mm_chunk 会占 2552B，如图9-10所示的黑色部分。接着，将 chunk 中的 heap_slot 地址赋值给 alloc_globals.mm_heap，对 alloc_globals.mm_heap 进行初始化：main_chunk 置为刚申请的 chunk,cached_chunks 初始化为 NULL, chunks_count 初始化为 1, peak_chunks_count 初始化为 1, cached_chunks_count 初始化为 0, avg_chunks_count 初始化为 1.0, real_size 初始化为 2MB, size 和 peak 均初始化为 0。到此，MM 初始化完毕，如图9-9所示。

image 2024 06 10 13 49 14 906
Figure 1. 图9-9 PHP 7内存管理初始化

内存申请

PHP 7 提供了一组标准宏，用来申请和释放内存，代码在 Zend/zend_alloc.h 中，代码如下：

2 /* Standard wrapper macros */
3 #define  emalloc(size)  _emalloc((size)  ZEND_FILE_LINE_CC  ZEND_FILE_LINE_
    EMPTY_CC)
4 #define emalloc_large(size) _emalloc_large((size) ZEND_FILE_LINE_CC ZEND_FILE_
    LINE_EMPTY_CC)
5 #define  emalloc_huge(size)  _emalloc_huge((size)  ZEND_FILE_LINE_CC  ZEND_FILE_
    LINE_EMPTY_CC)
6 ……
bash

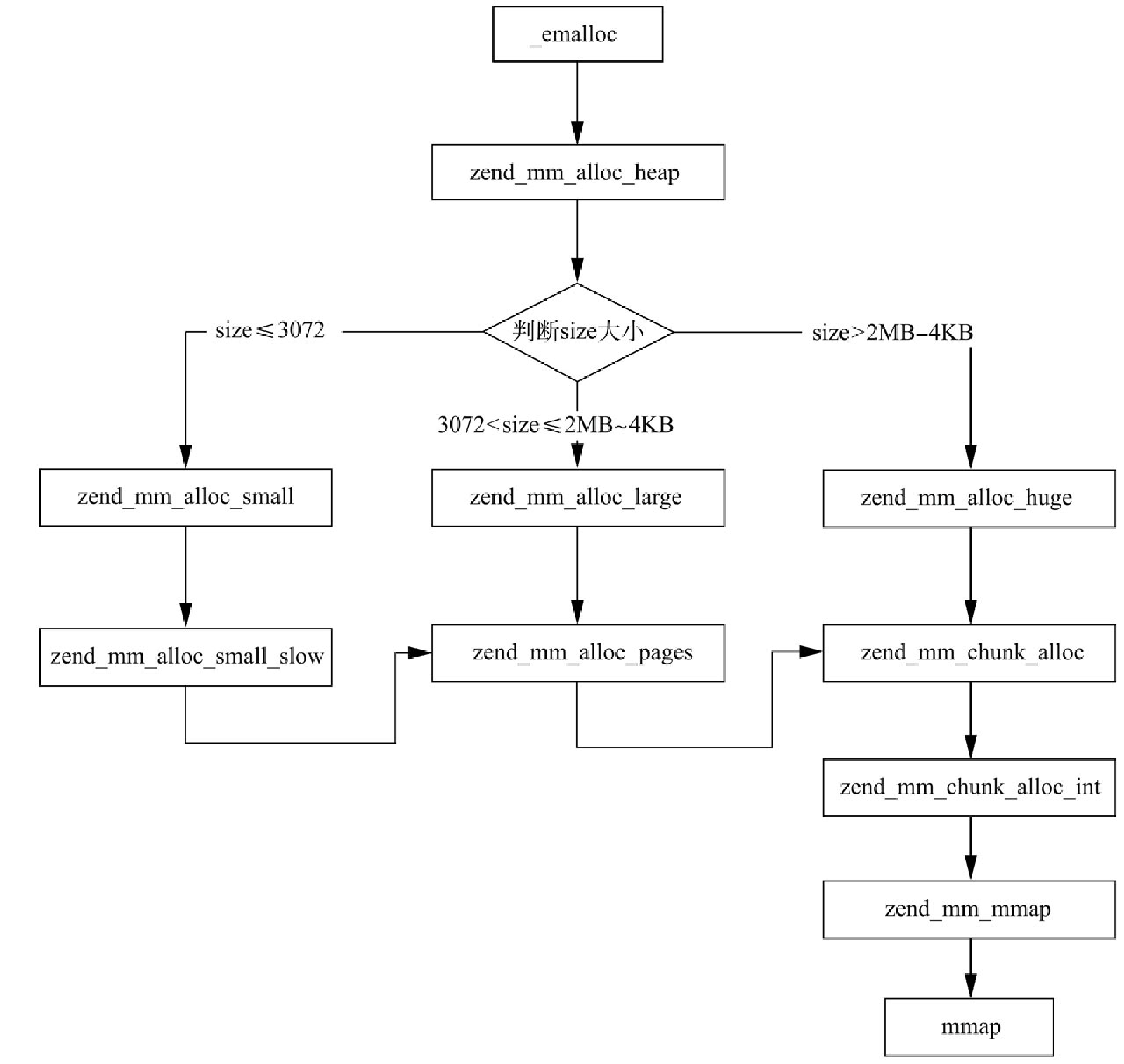

以 emalloc 为例，内存分配过程如图9-10所示。

image 2024 06 10 15 48 26 717
Figure 2. 图9-10 PHP 7内存管理emalloc内存分配过程

参照图9-10，详细的分配过程如下。

  1. 根据申请内存的 size 大小，若 size>（2MB-4KB），定义为 huge 内存的分配，调用 chunk 的分配函数，chunk 直接调用 mmap 向操作系统申请，后面会详细展开。

  2. 如果 size>3072 且 size≤（2MB-4KB），定义为 large 内存的分配，分配 n×Page，也就是 4KB 的整数倍，其中 n×Page 是大于 size 的最小的 Page 的整数倍。large 类型内存在 mm_heap 中的 chunk 上分配。

  3. 如果 size<3072，定义为 small 内存的分配，PHP 7 从 8B 到 3KB 建立了 30 个规格，申请者申请 size 大小的内存时，MM 会找到大于等于 size 的最小的规格，比如申请 14B，会返回 16B，在 16B 的规格中找到可以使用的内存返回；如果找不到，则申请对应规格的内存，并不是只申请一个，而是多申请一些，挂载到 mm_heap 的 free_slot 中，方便下次申请时直接返回。

内存管理之huge内存

huge 内存的管理比较简单，huge 内存并不从 chunk 和 page 中申请，而是自己单独申请和释放的。申请是通过 zend_mm_alloc_huge 函数实现的，申请 size 大小的内存过程如下：

  1. 根据内存大小对齐（1 个 page 大小，4KB），将 size 计算为要申请的内存长度 new_size。

  2. 调用 zend_mm_chunk_alloc，申请 new_size 大小的内存，具体分配方法是调用 mmap 函数，将申请到的内存按照 1 个 chunk 的大小（2MB）对齐。

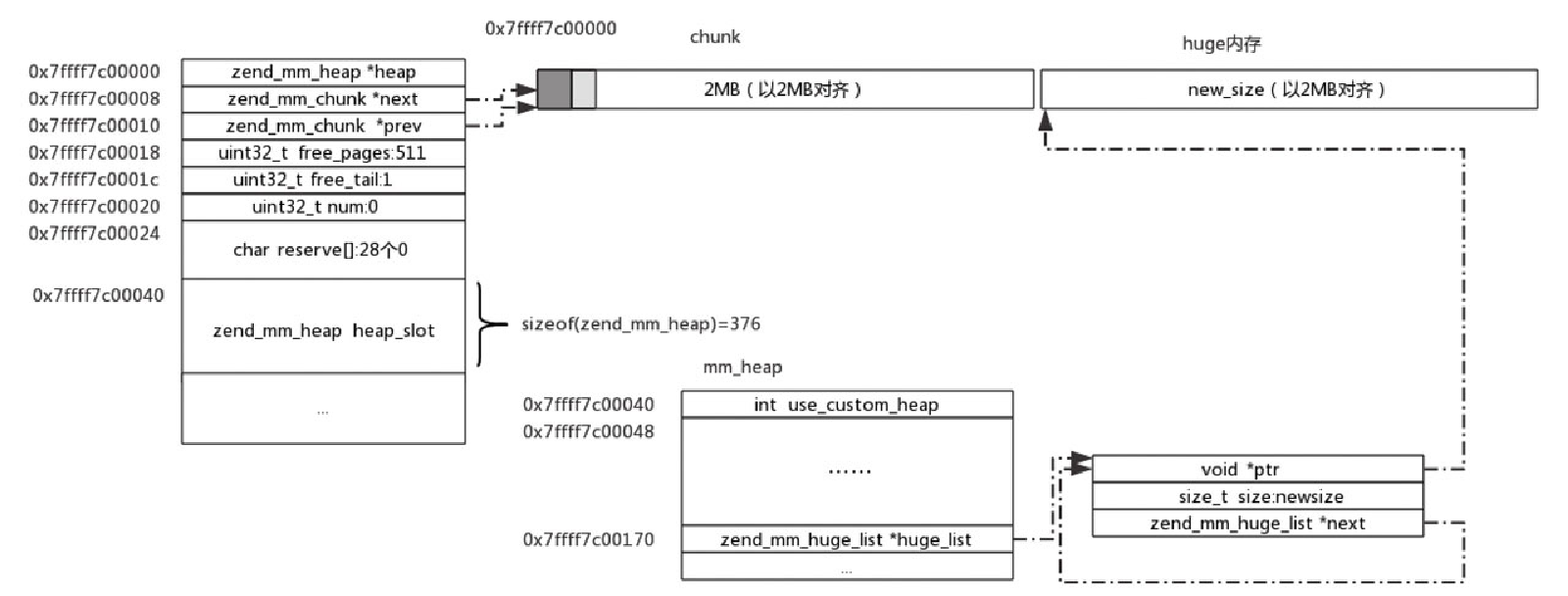

  3. 将分配的内存挂载到 mm_heap 的 huge_list 上，同时更新 peak/size 等值的大小，如图9-11所示。

image 2024 06 10 15 52 49 817
Figure 3. 图9-11 PHP 7内存管理huge内存分配过程

huge 内存的释放过程也比较简单，调用 zend_mm_free_huge 函数，具体如下。

  1. 根据要释放内存的指针，在 mm_heap→huge_list 中找到对应内存的 size，同时将其从 huge_list 摘除。

  2. 调用 munmap 释放内存。

内存管理之large内存

large 内存大小是对应的 page 的整数倍，比如要申请 4094B 的内存，返回的是一个 page 大小的内存。large 内存分配调用的是 zend_mm_alloc_pages 函数，向 MM 申请 page_count 个连续的 page 的过程如下。

  1. 遍历双向链表 mm_heap→main_chunk。

  2. 判断此 chunk 中剩余空闲 page 个数 free_pages 是否小于 page_count，如果小于，则跳回 1）继续遍历。

  3. 根据此 chunk 中 page 使用情况的 free_map，查找最优连续空间 page 的起始编号 page_num，最优的原则如下：

    • ① 连续空闲 page 个数最少。

    • ② 连续空间 page 的起始编号最小。

    如果没有可用的连续空间 page，则跳回1)继续遍历；如果有，则将此 chunk 的 page_num 开始的 page_count 个 page 对应的 free_map 中的 bit 重置为 1，且将 map[page_num] 置为 0x40000000 | (page_count<<0) = 0x40000000 |page_count（代表从第 page_num 起的 page_count 个 page 用于 large 内存），然后用 free_pages 减掉 page_count。

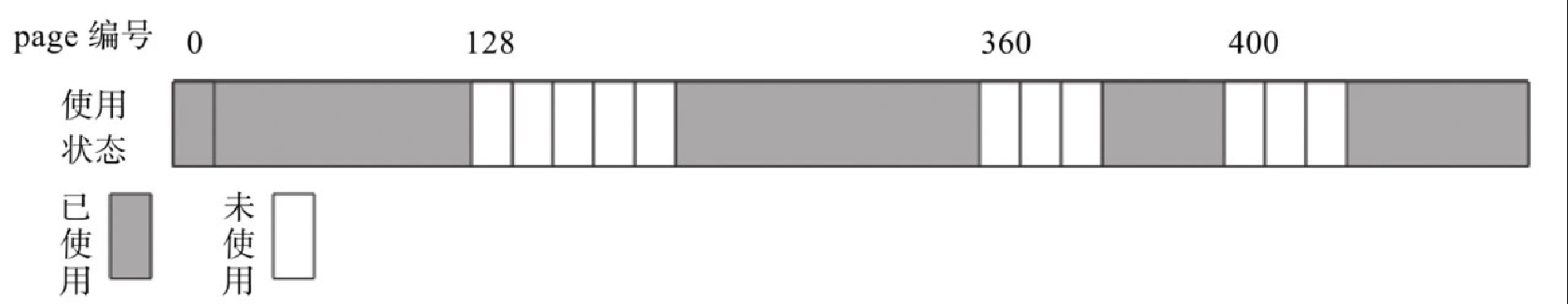

    如图9-12所示，假定现在申请连续两个 page，现在此 chunk 有从 128 开始的连续 5 个未使用的 page，从 360 开始的连续 3 个未使用的 page，从 400 开始的连续 3 个未使用的 page，按照最优原则，从 360 的位置开始，连续两个未使用的 page 会被申请到，所以申请到的 page_num 为 360。按照刚才所讲的操作，需要将 map[360] 置为 0x40000000 | 2。

    image 2024 06 10 15 59 31 371
    Figure 4. 图9-12 PHP 7内存管理page使用情况示例

  4. 如果2）和3）均满足，则 MM 返回申请到的首地址，获取方式如下所示：

    ((void*)(((zend_mm_page*)(chunk)) + (page_num)));
    bash

  5. 如果遍历 main_chunk 结束，没有找到可用的 page，则重新申请一个 chunk 放入 main_chunk 中（从缓存的 cache_chunk 中取或向系统申请）。

下面说一下 page 的释放：page 释放比较简单，例如，释放从 page_num 起的 page_count 个 page。

  • 修改 free_pages += pages_count。

  • 修改 map[page_num] = 0。

  • 将 free_map 中对应的 bit 置为 0。

  • 如果 free_pages 等于 511，则释放此 chunk。

内存管理之small内存

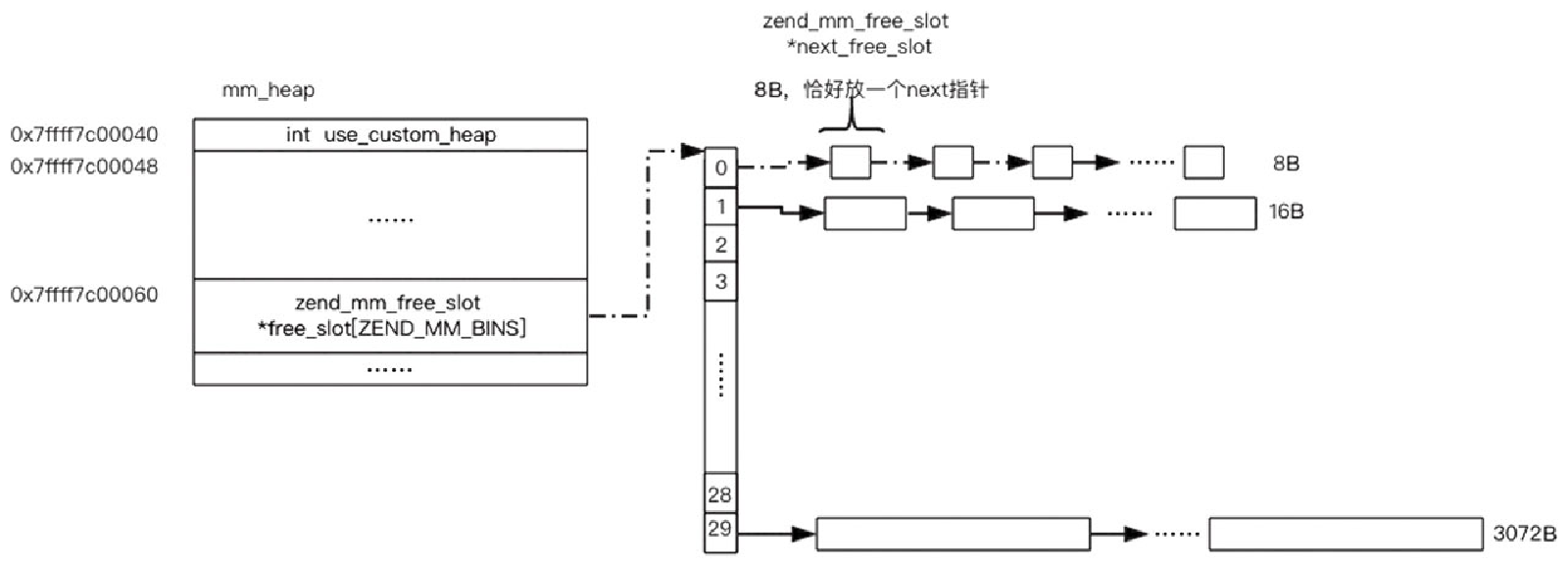

small 内存存在于 mm_heap 的 free_slot 上面，free_slot 是存有 30 个链表的数组，如图9-13所示。

image 2024 06 10 16 03 12 900
Figure 5. 图9-13 PHP 7内存管理small内存的结构

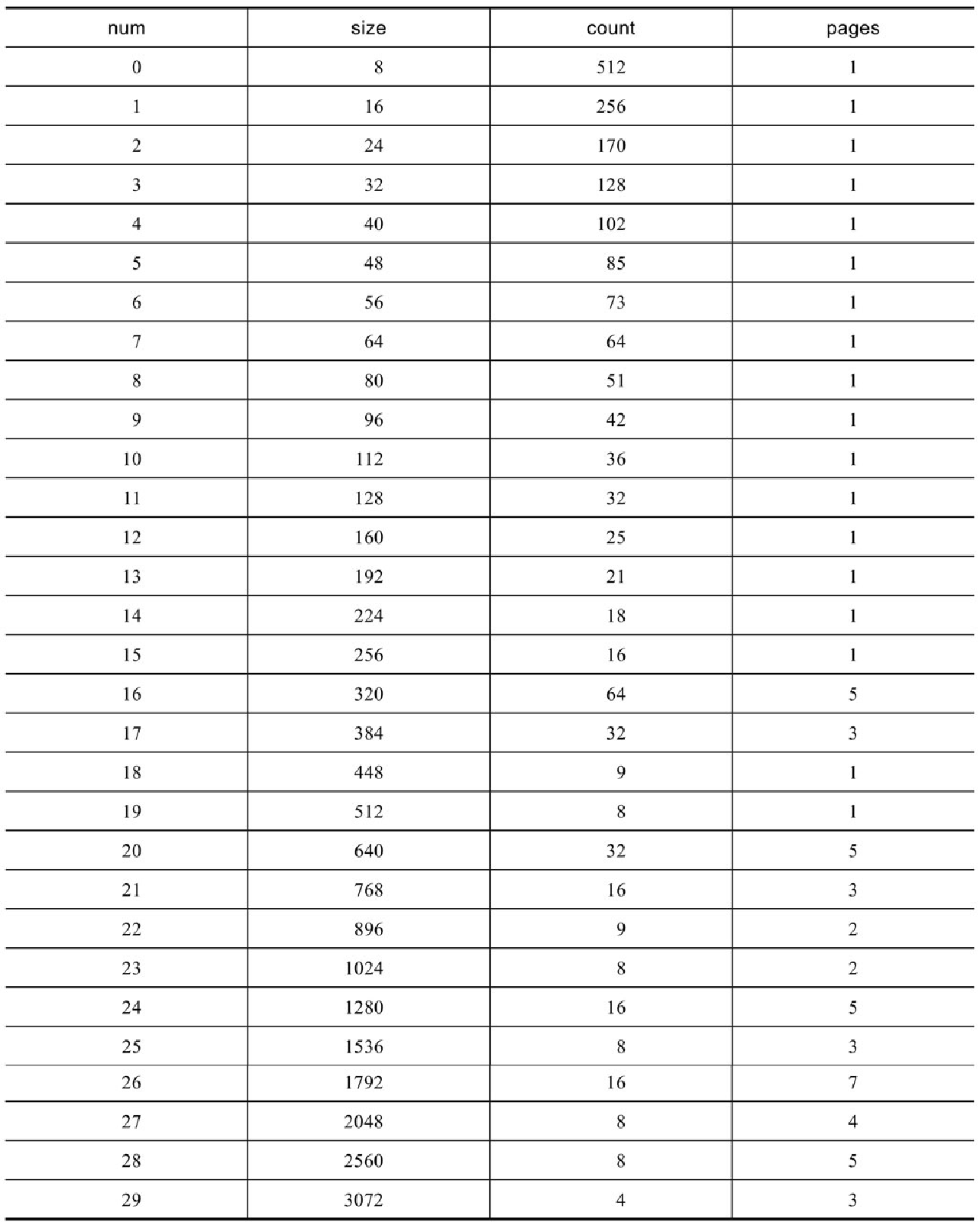

MM 按照申请内存的大小将 small 内存分成了 30 种规格，每一种称为一个 RUN，规格表见表9-1。当申请者申请 size 大小的内存时，MM 会在 free_slot 中找到比 size 大的最小规格，比如申请 6B，则从 8B 的规格中查找可用内存并返回给申请者。该规格表在 zend_alloc_sizes.h 文件的宏 ZEND_MM_BINS_INFO 中对 RUN 进行了定义，前 4 列分别为 RUN 编号、slot 的大小、每次申请 RUN 包含的 slot 个数、每次申请 RUN 占用的 page 个数。

image 2024 06 10 16 04 49 388
Figure 6. 表9-1 small内存的规格表

如何理解这张规格表呢？以第 0 行为例，规格为 size=8B 的内存，需要 1 个 page，这 1 个 page 可以分为 512 个 size=8B 规格的内存；同理，对于第 16 行，规格为 size=320B 的内存，需要 5 个 page，可以分为 64 个 size=320B 的内存。

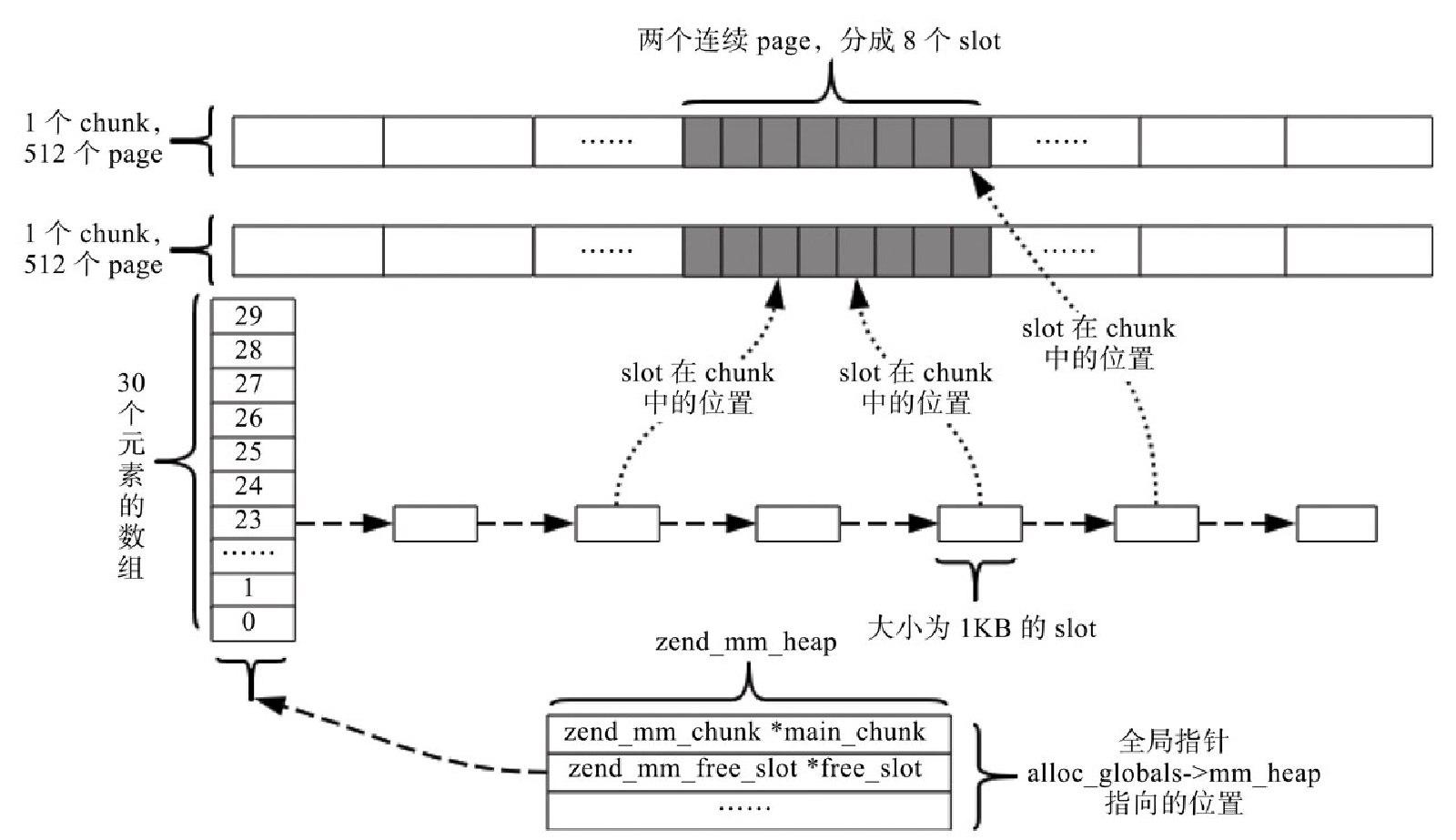

下面讨论 small 内存与 page 和 chunk 的关系，如图9-14所示。

image 2024 06 10 16 06 43 993
Figure 7. 图9-14 small内存的结构

以 RUN 编号 23 为例，对应的规格大小 size 为 1024B，在未使用的情况下，在 chunk 上分配了 2 个连续的 page，即 2×4096KB，将其分为 8 个 size 为 1024B 的内存，图9-14展示了 small 内存在 MM 的结构。每次申请一个编号为 23 的 RUN，会申请连续两个 page，然后分成 8 个 slot,1 个返回给申请者，7 个挂在起始地址为 free_slot[23] 的链表上，等待下次申请时使用。

如果现在需要申请 1000B 大小的内存：

  1. 在规格表中对比发现，1000 在 896 和 1024 之间，所以申请的规格大小为 1024B，RUN 的编号为 23。

  2. 如果单向链表 free_slot[23] 为空，则进行步骤3）；如果非空，把第一个 slot 从链表删除，然后返回给申请方。

  3. 申请两个连续 page。

  4. 假定现在申请到的 page 起始编号为 360，则设置 map[360]=0x80000000|23（0x80000000 代表此 page 被 small 内存使用，23 代表此 page 一起用于编号为 23 的 small 内存）。对于 360 之后的 page, map[361] = 0xc0000000|23|(1<<16)。

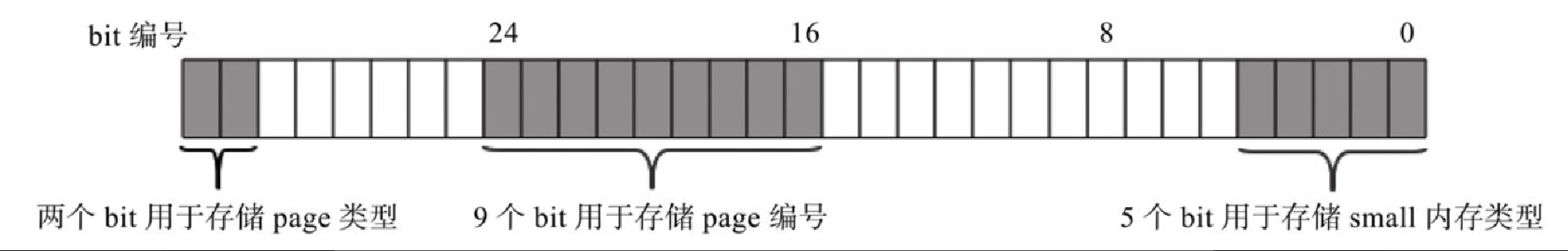

    如图9-15所示，当 map 中一个元素高位的两个位为 0x10 或 0x11 时，代表此 page 为 small 内存，两者区别在于：当其为 0x10 时，代表当前 page 为此块 small 内存的首个 page；当其为 0x11 时，代表当前 page 为此块 small 内存的非首个 page。区分是否是首个 page，主要用于 small 内存的垃圾回收。

    image 2024 06 10 16 10 53 049
    Figure 8. 图9-15 small内存的map的使用情况

    低位的 5 个 bit，记录使用此 page 的 small 内存的类型，比如刚才的示例中，类型为 23，所以低 5 位的值为 23。

    从第 16 个 bit 起的 9 个 bit，在 small 类型的 page 中，代表此 page 所属的用于一次性申请到的连续 page 的编号，比如刚才的示例中，map[360] 的此位置为 0, map[361] 的此位置为 1。

    另外，在进行垃圾回收时，这 9 个 bit 会有另外的应用：如果此 page 类型为 0x10，则说明此 page 是首个 page，则这里的 9 个 bit 肯定为 0。如果进行垃圾回收，它会用来统计此次垃圾回收中使用此块连续 page 的 free_slot 的个数。如果统计结果恰好等于此块连续 page 所能分配的 slot 个数，则说明此块连续 page 处于完全未使用状态，并对此块连续 page 进行释放。

  5. 把这个 RUN（刚申请的两个连续 page）分成 8 个 slot，第 1 个 slot 返回给申请方，剩下的 7 个 slot 存入 heap→free_slot[23] 中。

    释放一块 small 内存，比较暴力，可以直接将内存存入对应的链表 heap→free_slot 中。
