AST编译过程

AST（抽象语法树）的编译是生成指令集 opcode 的过程，词法和语法分析后生成的 AST 会保存在 CG(ast) 中，然后 Zend 虚拟机会将 AST 进一步转换为 zend_op_array，以便在虚拟机中执行。下面我们讨论一下 AST 的编译过程。

编译过程在 zend_compile 函数中进行，该函数首先调用 zendparse 进行词法和语法分析，然后对 CG(ast) 的遍历，根据节点的不同类型编译为不同指令 opline，代码如下：

static zend_op_array *zend_compile(int type)
{
    /**代码省略**/
    if (! zendparse()) { //词法语法分析
        /**代码省略**/

        //初始化zend_op_array
        init_op_array(op_array, type, INITIAL_OP_ARRAY_SIZE);
        /**代码省略**/

        //遍历AST生成Opline
        zend_compile_top_stmt(CG(ast));
        /**代码省略**/

        //设置handler
        pass_two(op_array);
        /**代码省略**/
    }

    /**代码省略**/
    return op_array;
}

从上面的过程可以看出，编译的主要过程是 op_array 的初始化，调用 zend_compile_top_stmt 遍历 AST 成 opline，以及调用 pass_two 函数设置 handler。下面我们一一阐述。

op_array初始化

在遍历 AST 之前，需要先初始化指令集 op_array，用来存放指令。可通过调用函数 init_op_array 对 op_array 进行初始化，代码如下：

op_array = emalloc(sizeof(zend_op_array));
init_op_array(op_array, type, INITIAL_OP_ARRAY_SIZE);
void init_op_array(zend_op_array *op_array, zend_uchar type, int initial_ops_size)
{
    op_array->type = type;
    op_array->arg_flags[0] = 0;
    op_array->arg_flags[1] = 0;
    op_array->arg_flags[2] = 0;
    /**代码省略**/
}
CG(active_op_array) = op_array;

首先通过 emalloc 申请内存，大小为 sizeof(zend_op_array)=208 字节，然后初始化 op_array 的所有成员变量，把 op_array 赋值给 CG(active_op_array)。

AST编译

AST 的编译过程是遍历 AST 生成对应指令集的过程，编译在 zend_compile_top_stmt 函数中完成，这个函数是总入口，会被多次递归调用。其中传入的参数为 CG(ast)，这个 AST 是通过词法和语法分析得到的。下面我们看一下 zend_compile_top_stmt 的代码：

void zend_compile_top_stmt(zend_ast *ast) /* {{{ */
{
    if (! ast) {
        return;
    }
    //对于kind为ZEND_AST_STMT_LIST的节点，转换为zend_ast_list
    if (ast->kind == ZEND_AST_STMT_LIST) {
        zend_ast_list *list = zend_ast_get_list(ast);
        uint32_t i;
        //根据children的个数进行递归调用
        for (i = 0; i < list->children; ++i) {
            zend_compile_top_stmt(list->child[i]);
        }
        return;
    }
    //其他kind的节点调用zend_compile_stmt
    zend_compile_stmt(ast);

    if (ast->kind ! = ZEND_AST_NAMESPACE && ast->kind ! = ZEND_AST_HALT_COMPILER) {
        zend_verify_namespace();
    }
    if (ast->kind == ZEND_AST_FUNC_DECL || ast->kind == ZEND_AST_CLASS) {
        CG(zend_lineno) = ((zend_ast_decl *) ast)->end_lineno;
        zend_do_early_binding();
    }
}

从代码中可以看到，对于 zend_compile_top_stmt，会对 AST 节点的 kind 进行判断，然后走不同的逻辑，实际上是对 AST 的深度遍历。我们以下面的代码为例，看一下 AST 的遍历过程。

<?php
$a = 1;
$b = $a + 2;
echo $b;

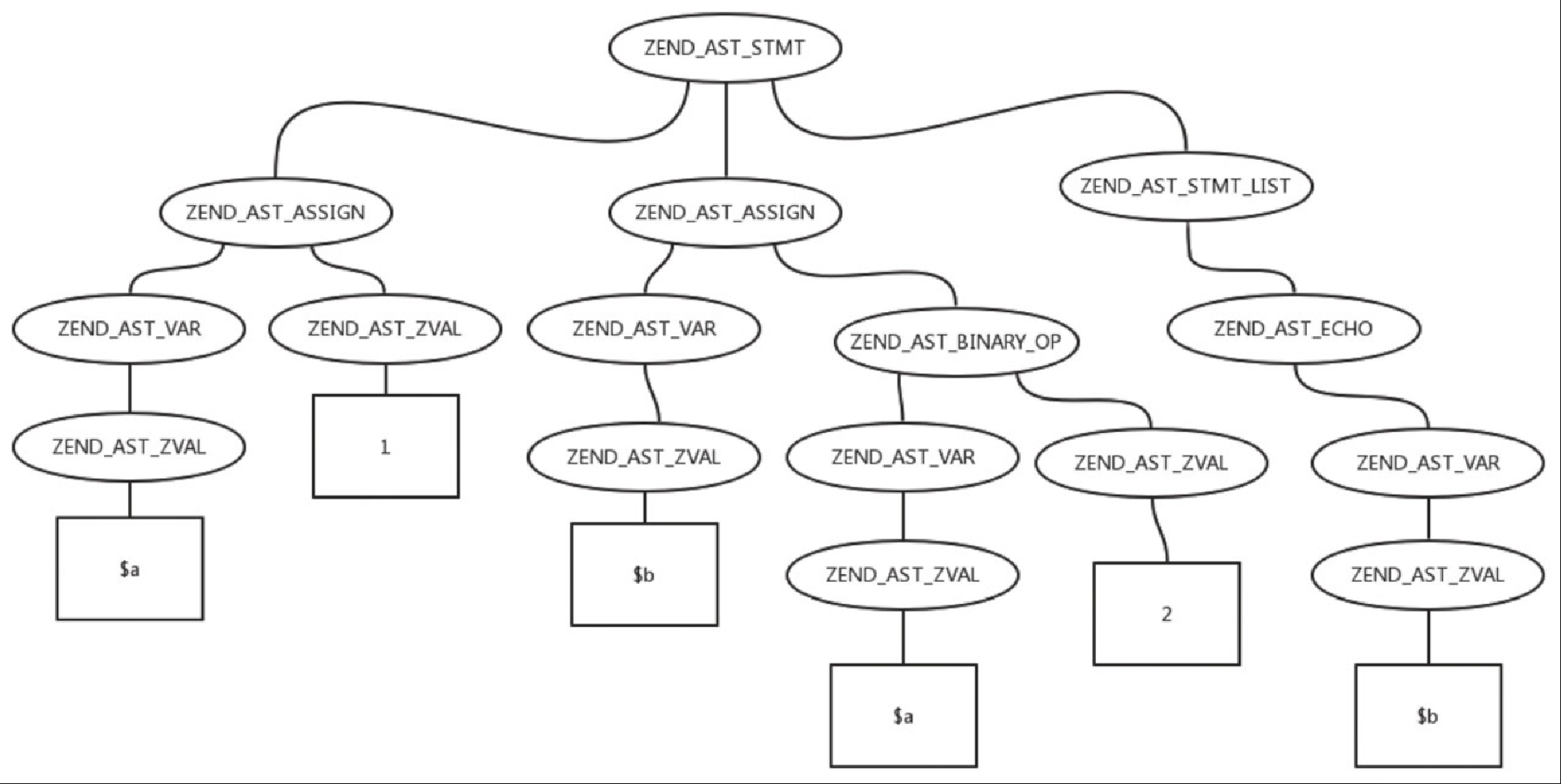

根据第 10 章的知识，可以得到的 AST 如图11-11所示。

image 2024 06 10 19 33 57 288
Figure 1. 图11-11 AST 示意图

可以很直观地看出，CG(ast) 节点下面有 3 个子女。

  1. 第一个子女，其 kind 是 ZEND_AST_ASSIGN，有两个子女，分别是 ZEND_AST_VAR 和 ZEND_AST_ZVAL，对应 $a=1。

  2. 第二个子女，其 kind 也是 ZEND_AST_ASSIGN，有两个子女，分别是 ZEND_AST_VAR 和 ZEND_AST_BINARY_OP，其中 ZEND_AST_BINARY_OP 对应的是相加操作，对应的是 $b=$a+2。

  3. 第三个子女，其 kind 是 ZEND_AST_STMT_LIST，有一个子女，为 ZEND_AST_ECHO，对应的是 echo $b。

下面我们来看整棵 AST 的遍历过程。

Assign编译过程

  1. 根节点 kind 为 ZEND_AST_STMT，会调用函数 zend_ast_get_list 将其转换为 zend_ast_list *，得到 children 的个数为 2，接着递归调用 zend_compile_top_stmt，这样就可以把 AST 根节点的最左子女遍历一遍，以便生成对应的指令。

  2. 遍历第一个子女节点，对应的 kind 为 ZEND_AST_ASSIGN，编译过程是调用函数 zend_compile_stmt，继而调用 zend_compile_expr 函数，代码如下：

    void zend_compile_stmt(zend_ast *ast) /* {{{ */
{
    /*…代码省略…*/
        switch (ast->kind) {
            /*代码省略*/
            default:
            {
                znode result;
                zend_compile_expr(&result, ast);
                zend_do_free(&result);
            }
            /*代码省略*/
    }
    void zend_compile_expr(znode *result, zend_ast *ast) /* {{{ */
    {
        /*代码省略*/
        switch (ast->kind) {
            /*代码省略*/
            case ZEND_AST_ASSIGN:
                zend_compile_assign(result, ast);
                return;
            /*代码省略*/
            }
    }

    最终调用函数 zend_compile_assign，对 ZEND_AST_ASSIGN 节点进行编译：

    void zend_compile_assign(znode *result, zend_ast *ast) /* {{{ */
{
    zend_ast *var_ast = ast->child[0];
    zend_ast *expr_ast = ast->child[1];

    znode var_node, expr_node;
    zend_op *opline;
    uint32_t offset;
    /*代码省略*/

    switch (var_ast->kind) {
        case ZEND_AST_VAR:
        case ZEND_AST_STATIC_PROP:
            offset = zend_delayed_compile_begin();
            zend_delayed_compile_var(&var_node, var_ast, BP_VAR_W);
            zend_compile_expr(&expr_node, expr_ast);
            zend_delayed_compile_end(offset);
            zend_emit_op(result, ZEND_ASSIGN, &var_node, &expr_node);
            return;
        /*代码省略*/
        }
}

    从代码中可以看出，kind 为 ZEND_AST_ASSIGN 的 AST 有两个子女，左 child 为 var_ast，右 child 为 expr_ast，分别进行处理。

  3. 调用 zend_delayed_compile_begin：

    static inline uint32_t zend_delayed_compile_begin(void) /* {{{ */
{
    return zend_stack_count (&CG(delayed_oplines_stack));
}

    该函数会获取 CG 的 delayed_oplines_stack 栈顶的位置，其中 delayed_oplines_stack 是用来存储后续编译动作依赖信息的栈。用以在 expr_ast 编译后，通过调用 zend_delayed_compile_end(offset) 来获取栈里的信息。

  4. 对于左子女 var_ast，调用 zend_delayed_compile_var：

    void zend_delayed_compile_var(znode *result, zend_ast *ast, uint32_t type) /* {{{ */
{
    zend_op *opline;
    switch (ast->kind) {
        case ZEND_AST_VAR:
            zend_compile_simple_var(result, ast, type, 1);
    }
    /**代码省略**/
}

    其中，kind 为 ZEND_AST_VAR，继而调用 zend_compile_simple_var 函数：

    static void zend_compile_simple_var(znode *result, zend_ast *ast, uint32_t type,
    int delayed) /* {{{ */
{
    zend_op *opline;

    /*代码省略*/
    else if (zend_try_compile_cv(result, ast) == FAILURE) {
        /*代码省略*/
    }
}

    继而调用 zend_try_compile_cv 函数：

    static int zend_try_compile_cv(znode *result, zend_ast *ast) /* {{{ */
{
    zend_ast *name_ast = ast->child[0];
    if (name_ast->kind == ZEND_AST_ZVAL) {
        /*代码省略*/

        result->op_type = IS_CV;
        result->u.op.var = lookup_cv(CG(active_op_array), name);

    }
    /*代码省略*/
}

    核心函数是 lookup_cv，这里组装了操作数，代码如下：

    static int lookup_cv(zend_op_array *op_array, zend_string* name) /* {{{ */{
    int i = 0;
    zend_ulong hash_value = zend_string_hash_val(name);
    //判断变量是否在vars中存在，若存在直接返回对应的位置
    while (i < op_array->last_var) {
        if (ZSTR_VAL(op_array->vars[i]) == ZSTR_VAL(name) ||
            (ZSTR_H(op_array->vars[i]) == hash_value &&
            ZSTR_LEN(op_array->vars[i]) == ZSTR_LEN(name) &&
            memcmp(ZSTR_VAL(op_array->vars[i]),  ZSTR_VAL(name),  ZSTR_LEN(name))
                == 0)) {
                zend_string_release(name);
                return (int)(zend_intptr_t)ZEND_CALL_VAR_NUM(NULL, i);
            }
        i++;
    }
    //若不存在，则写入vars中，返回新插入的位置
    i = op_array->last_var;
    op_array->last_var++;
    /*代码省略*/

    op_array->vars[i] = zend_new_interned_string(name);

    return (int)(zend_intptr_t)ZEND_CALL_VAR_NUM(NULL, i);
}

    从代码中可以看出，变量是存放在 op_array->vars 中的，而返回的是一个 int 型的地址，这个是什么呢？我们看一下宏 ZEND_CALL_VAR_NUM 的定义：

    #define ZEND_CALL_VAR_NUM(call, n) \
    (((zval*)(call)) + (ZEND_CALL_FRAME_SLOT + ((int)(n))))
#define ZEND_CALL_FRAME_SLOT \
    ((int)((ZEND_MM_ALIGNED_SIZE(sizeof(zend_execute_data))  +  ZEND_MM_ALIGNED_
        SIZE(sizeof(zval)) -1) / ZEND_MM_ALIGNED_SIZE(sizeof(zval))))

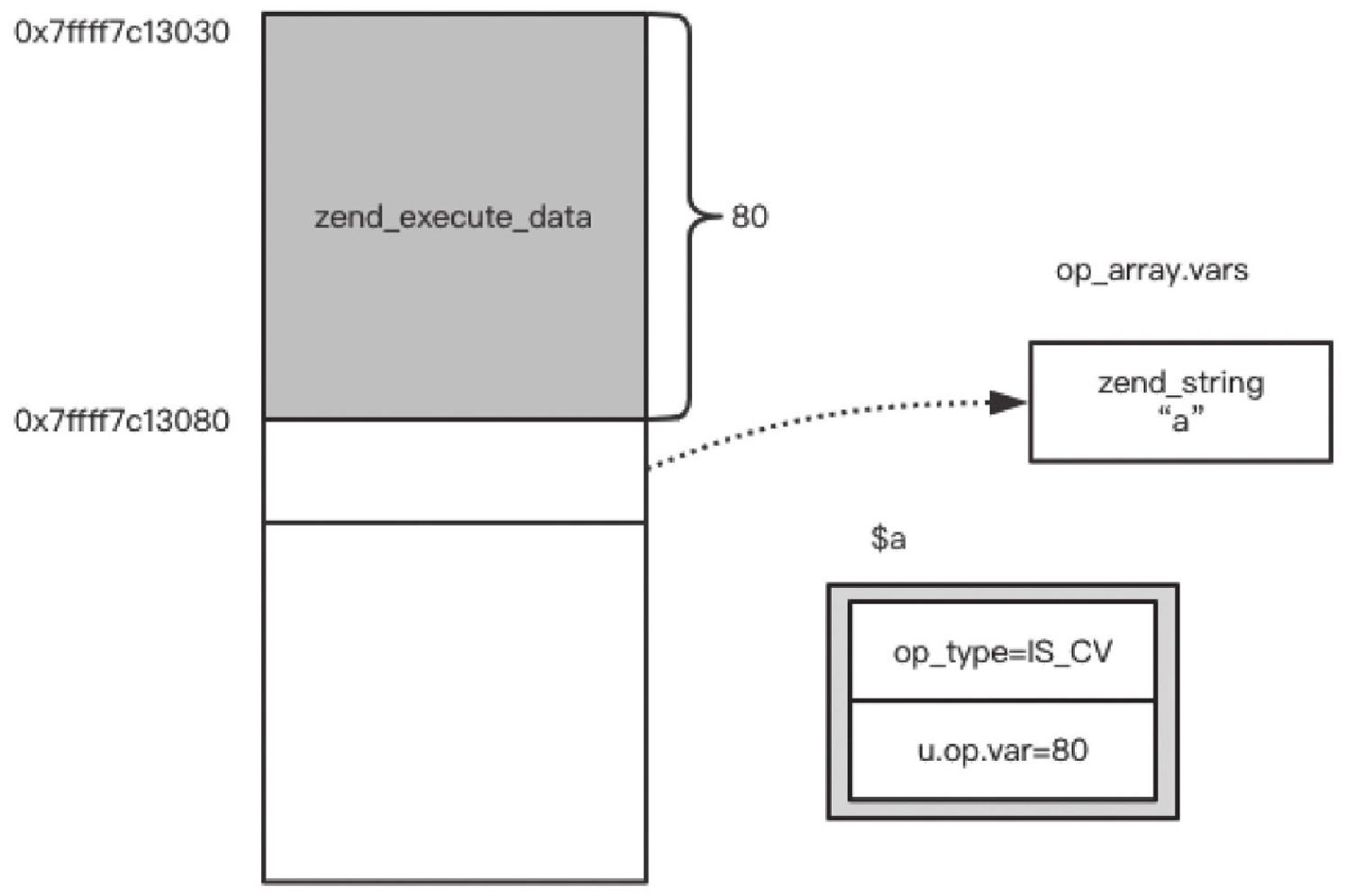

    可以看出，这个值都是 sizeof(zval) 的整数倍，在笔者的机器上，zval 的大小为 16，而 zend_execute_data 的大小为 80，所以返回的是每个变量的偏移值，即 80+16i，如图11-12所示。

    image 2024 06 10 19 47 59 784
    Figure 2. 图11-12 左子女var_ast编译示意图

    此时，对于赋值语句 $a=1，左侧表达式 $a 编译完成，赋值给了 znode *result，下面继续对右子女常量 1 进行编译。

  5. 对于右子女，调用函数 zend_compile_expr 进行编译，代码如下：

    void zend_compile_expr(znode *result, zend_ast *ast) /* {{{ */
{
    /* CG(zend_lineno) = ast->lineno; */
    CG(zend_lineno) = zend_ast_get_lineno(ast);

      switch (ast->kind) {
      case ZEND_AST_ZVAL:
          ZVAL_COPY(&result->u.constant, zend_ast_get_zval(ast));
          result->op_type = IS_CONST;
          return;

    从代码中可以看出，对于常量 1，通过 ZVAL_COPY，将值复制到 result->u.constant 中，同时将 result->op_type 赋值为 IS_CONST。这样，对于 assign 操作，两个操作数都编译完成了，下面我们看一下对应指令 opline 的生成过程。

  6. opline 生成调用函数 zend_emit_op，代码如下：

    static zend_op *zend_emit_op(znode *result, zend_uchar opcode, znode *op1, znode
    *op2) /* {{{ */
{
    //分配和获取opline，并设置其opcode
    zend_op *opline = get_next_op(CG(active_op_array));
    opline->opcode = opcode;
    //设置操作数1
    if (op1 == NULL) {
        SET_UNUSED(opline->op1);
    } else {
        SET_NODE(opline->op1, op1);
    }
    //设置操作数2
    if (op2 == NULL) {
        SET_UNUSED(opline->op2);
    } else {
        SET_NODE(opline->op2, op2);
    }

    zend_check_live_ranges(opline);

    if (result) {
        //设置返回值
        zend_make_var_result(result, opline);
    }
    return opline;
}

    其中对操作数的设置，对应的是宏 SET_NODE，代码如下：

    #define SET_NODE(target, src) do {
        target ## _type = (src)->op_type;
        if ((src)->op_type == IS_CONST) {
            target.constant = zend_add_literal(CG(active_op_array), &(src)->u.constant);
        } else {
            target = (src)->u.op;
        }
    } while (0)

int zend_add_literal(zend_op_array *op_array, zval *zv) /* {{{ */
{
    int i = op_array->last_literal;
    op_array->last_literal++;
    if (i >= CG(context).literals_size) {
        while (i >= CG(context).literals_size) {
            CG(context).literals_size += 16; /* FIXME */
        }
        op_array->literals = (zval*)erealloc(op_array->literals, CG(context).literals_
            size * sizeof(zval));
    }
    zend_insert_literal(op_array, zv, i);
    return i;
}

    从代码中可以看出，对于操作数 1，会将编译过程中的临时结构 znode 传递给 zend_op；对于操作数 2，因为其是常量（IS_CONST），会调用 zend_add_literal 将其插入到 op_array->literals 中。

    对返回值的设置，调用的是 zend_make_var_result，其代码如下：

    static inline void zend_make_var_result(znode *result, zend_op *opline) /* {{{ */
{
    //返回值的类型设置为IS_VAR
    opline->result_type = IS_VAR;
    //这个是返回值的编号，对应T位置
    opline->result.var = get_temporary_variable(CG(active_op_array));
    GET_NODE(result, opline->result);
}
static uint32_t get_temporary_variable(zend_op_array *op_array) /* {{{ */
{
    return (uint32_t)op_array->T++;
}

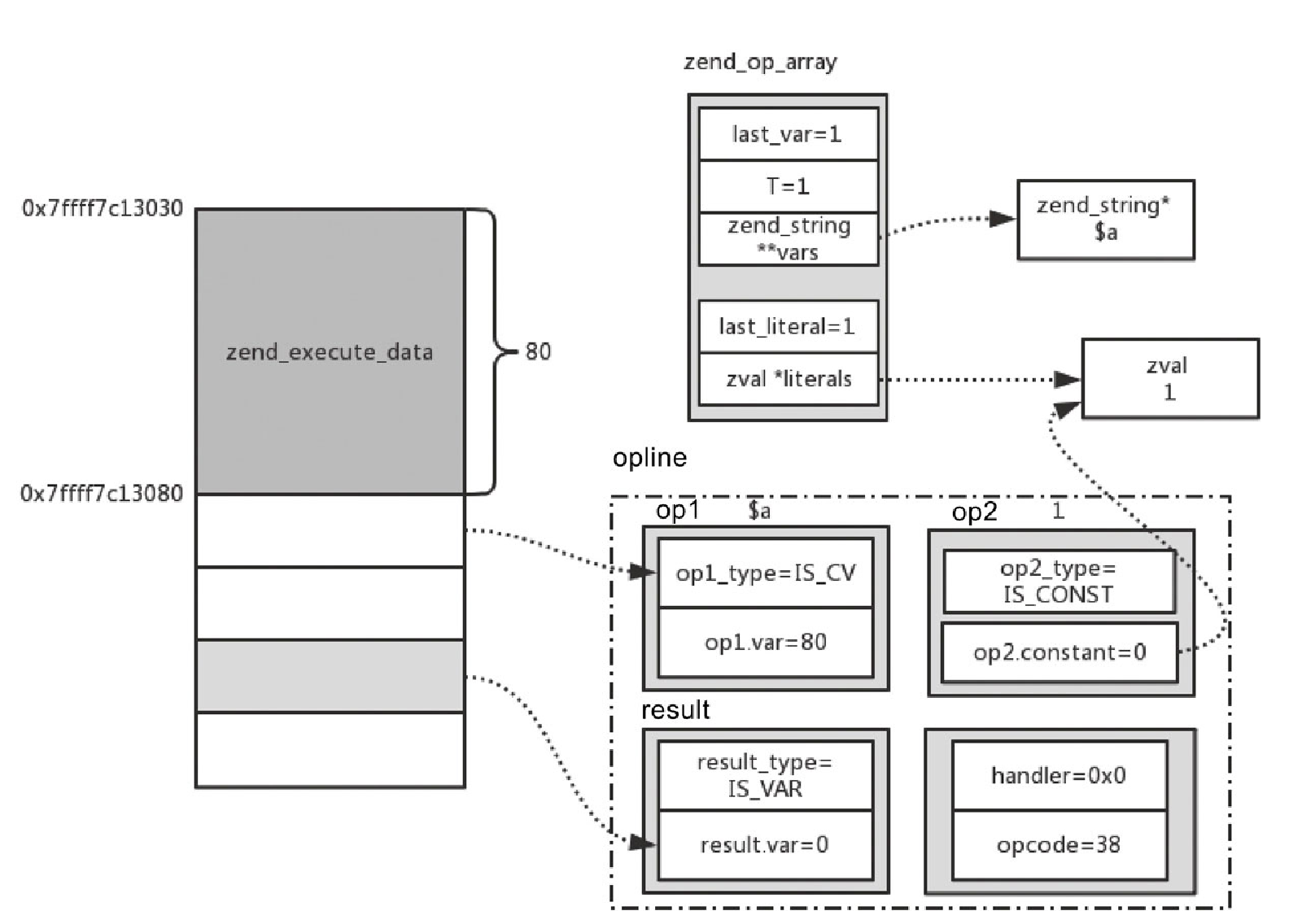

    返回值的类型为 IS_VAR, result.var 为 T 的值，下面我们给出 Assign 操作对应的指令示意图，如图11-13所示。

    image 2024 06 10 20 03 49 885
    Figure 3. 图11-13 Assign指令示意图

    从图11-13可以看出，生成的 opline 中的 opcode 等于 38; op1 的类型为 IS_CV, op1.var 对应的是 vm_stack 上的偏移量；op2 的类型为 IS_CONST, op2.constant 对应的是 op_array 中 literals 数组的下标；result 的类型为 IS_VAR, result.var 对应的是 T 的值；此时 handler 的值为空。

Add编译过程

对于 “$b =$a+2; ” 语句，首先是 Add 语句，也就是 $a+1，跟 Assign 语句类型类似，不同的是调用了函数 zend_compile_binary_op，代码如下：

void zend_compile_binary_op(znode *result, zend_ast *ast) /* {{{ */
{
    zend_ast *left_ast = ast->child[0];
    zend_ast *right_ast = ast->child[1];
    uint32_t opcode = ast->attr; //通过attr区分加、减、乘、除等操作

    znode left_node, right_node;
    zend_compile_expr(&left_node, left_ast);
    zend_compile_expr(&right_node, right_ast);
    /*代码省略*/
    zend_emit_op_tmp(result, opcode, &left_node, &right_node);
    /*代码省略*/
}

对于加、减、乘、除等操作，kind 都是 ZEND_AST_BINARY_OP，具体操作通过 AST 中的 attr 区分，因为 $a+1 会生成临时变量，因此与 Assign 操作不同，调用的函数是 zend_emit_op_tmp：

static zend_op *zend_emit_op_tmp(znode *result, zend_uchar opcode, znode *op1,
    znode *op2) /* {{{ */
{
    /*代码与zend_emit_op一样*/
    if (result) {
        zend_make_tmp_result(result, opline);
    }

    return opline;
}

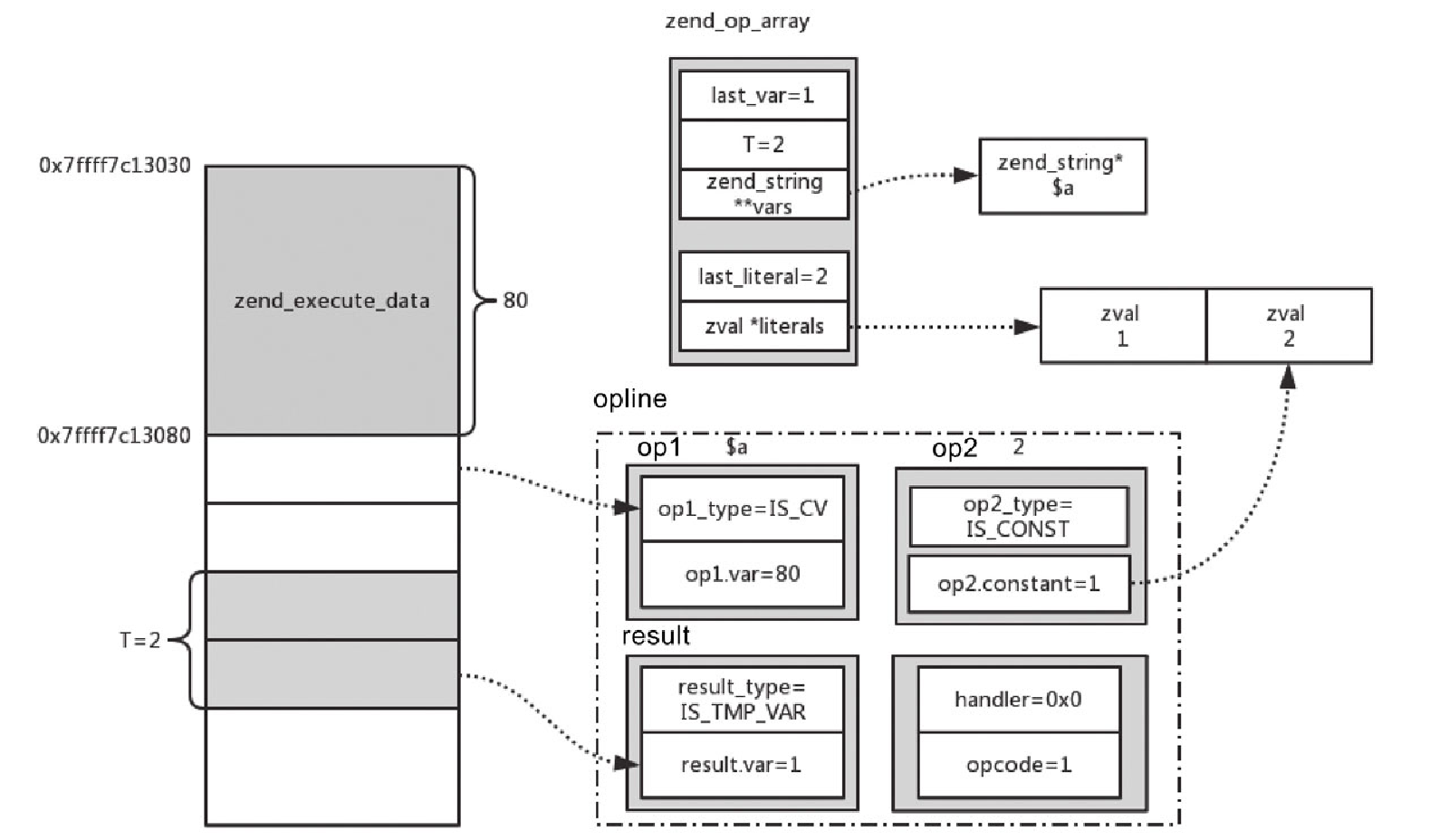

zend_emit_op_tmp 函数与 zend_emit_op 类似，opline 中的操作数 op1 和 op2 做了同样的操作，而 result 的不同之处在于，其类型是 IS_TMP_VAR，因此 Add 指令示意图如图11-14所示。

image 2024 06 10 20 06 56 523
Figure 4. 图11-14 Add指令示意图

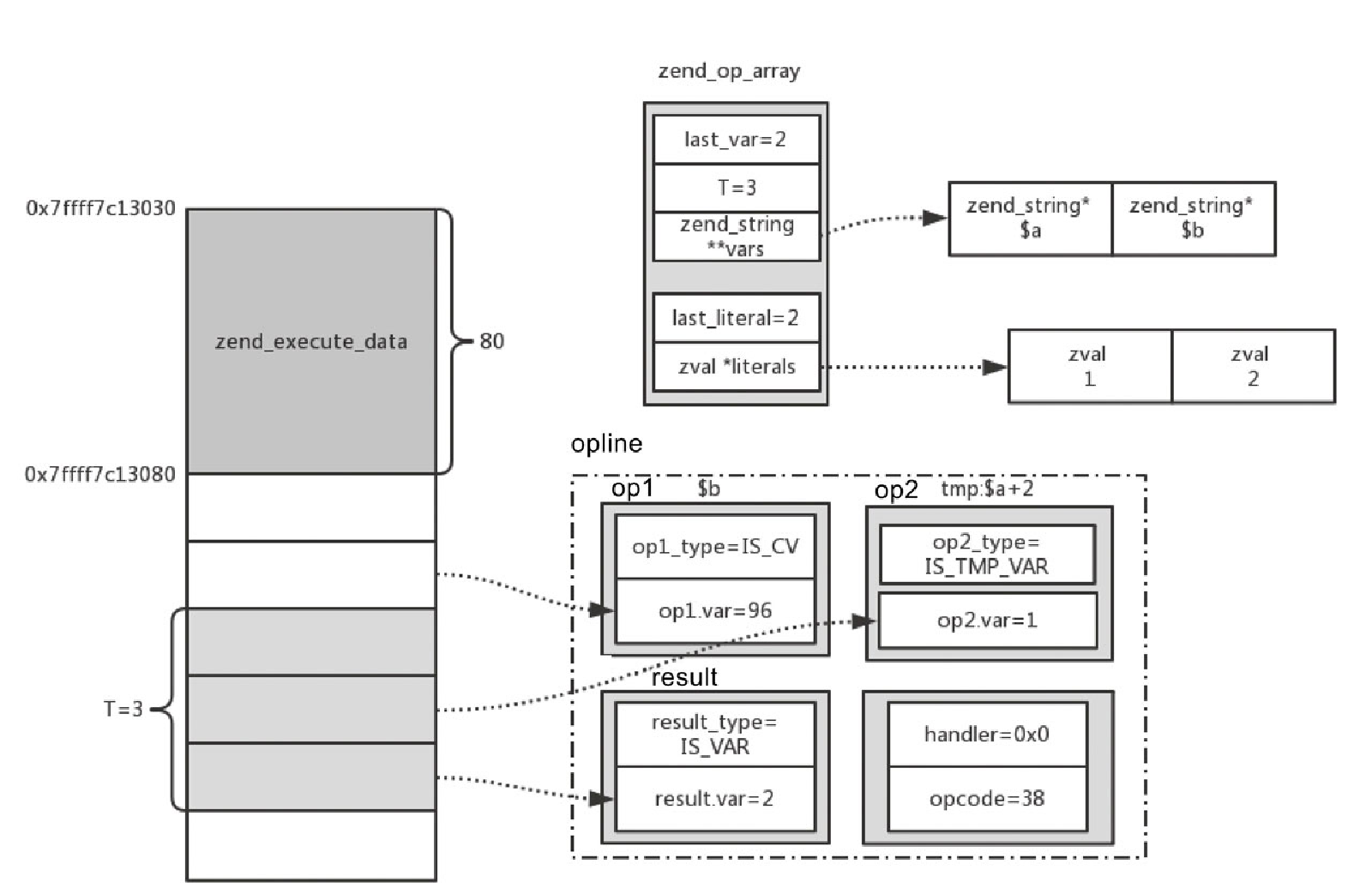

对于 “$b=$a+2; ”，相当于把临时变量赋值给 $b，与 Assign 编译过程一致，如图11-15所示。

image 2024 06 10 20 07 37 609
Figure 5. 图11-15 第二条 Assign 指令示意图

Echo编译过程

对于 “echo $b; ”，其编译过程类似于 Assign 和 Add，不同之处是调用的函数是 zend_compile_echo。

void zend_compile_echo(zend_ast *ast) /* {{{ */
{
    zend_op *opline;
    zend_ast *expr_ast = ast->child[0];

    znode expr_node;
    zend_compile_expr(&expr_node, expr_ast);

    opline = zend_emit_op(NULL, ZEND_ECHO, &expr_node, NULL);
    opline->extended_value = 0;
}

Echo 对应的指令只有一个操作数，对于操作数 2, SET_UNUSED 宏设置为 IS_UNUSED。

#define SET_UNUSED(op)  op ## _type = IS_UNUSED

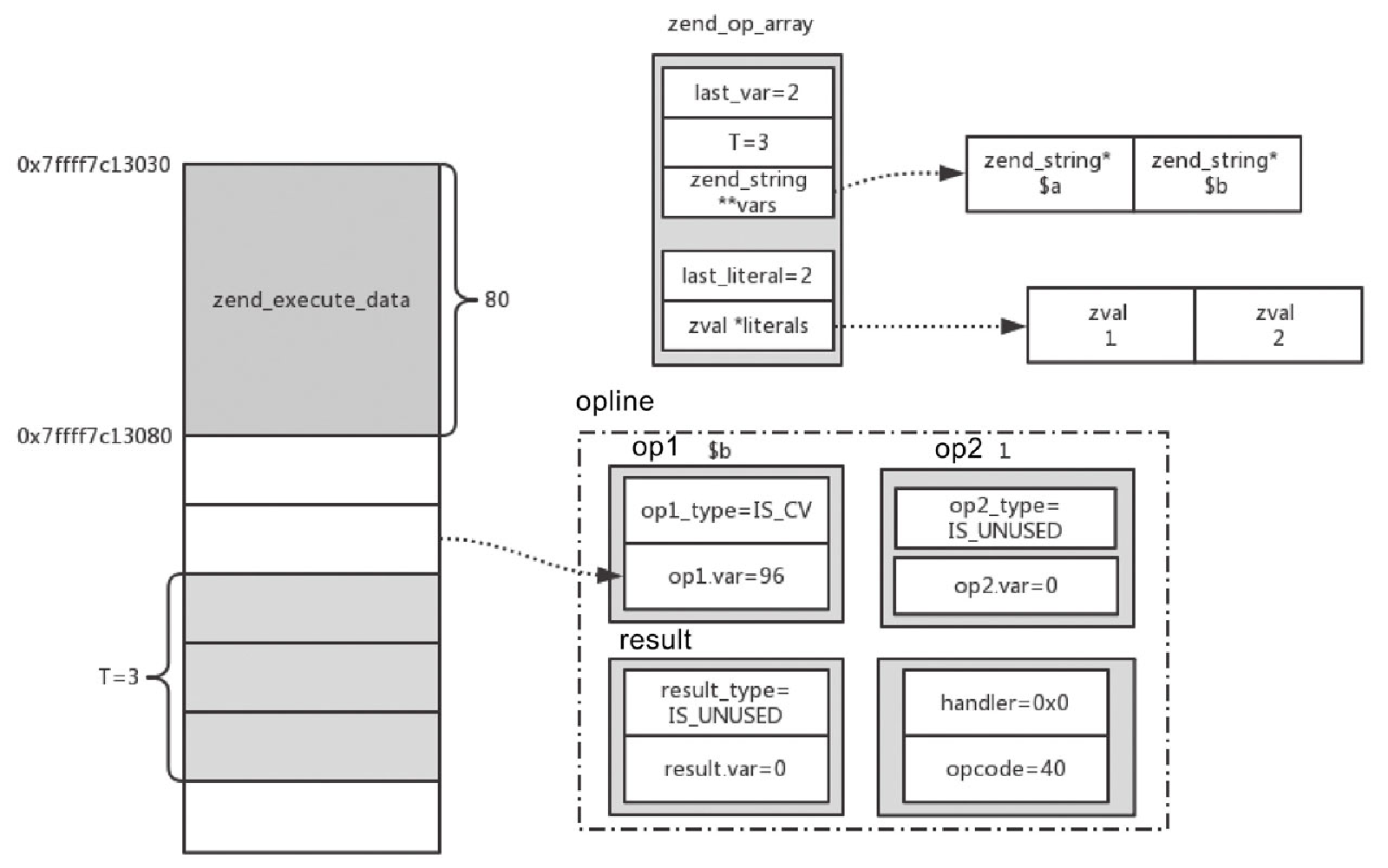

Echo 指令示意图如图11-16所示。

image 2024 06 10 20 09 24 017
Figure 6. 图11-16 Echo指令示意图

Return编译过程

上面对 AST 的编译并没有结束，PHP 代码中虽然没有 return 操作，但是默认会生成一条 ZEND_RETURN 指令，通过 zend_emit_final_return 设置，代码如下：

void zend_emit_final_return(int return_one) /* {{{ */
{
    znode zn;
    zend_op *ret;
    /**代码省略**/

    zn.op_type = IS_CONST;
    if (return_one) {
        ZVAL_LONG(&zn.u.constant, 1);
    } else {
        ZVAL_NULL(&zn.u.constant);
    }

    ret =  zend_emit_op(NULL,  returns_reference  ?  ZEND_RETURN_BY_REF  :  ZEND_
          RETURN, &zn, NULL);
    ret->extended_value = -1;
}

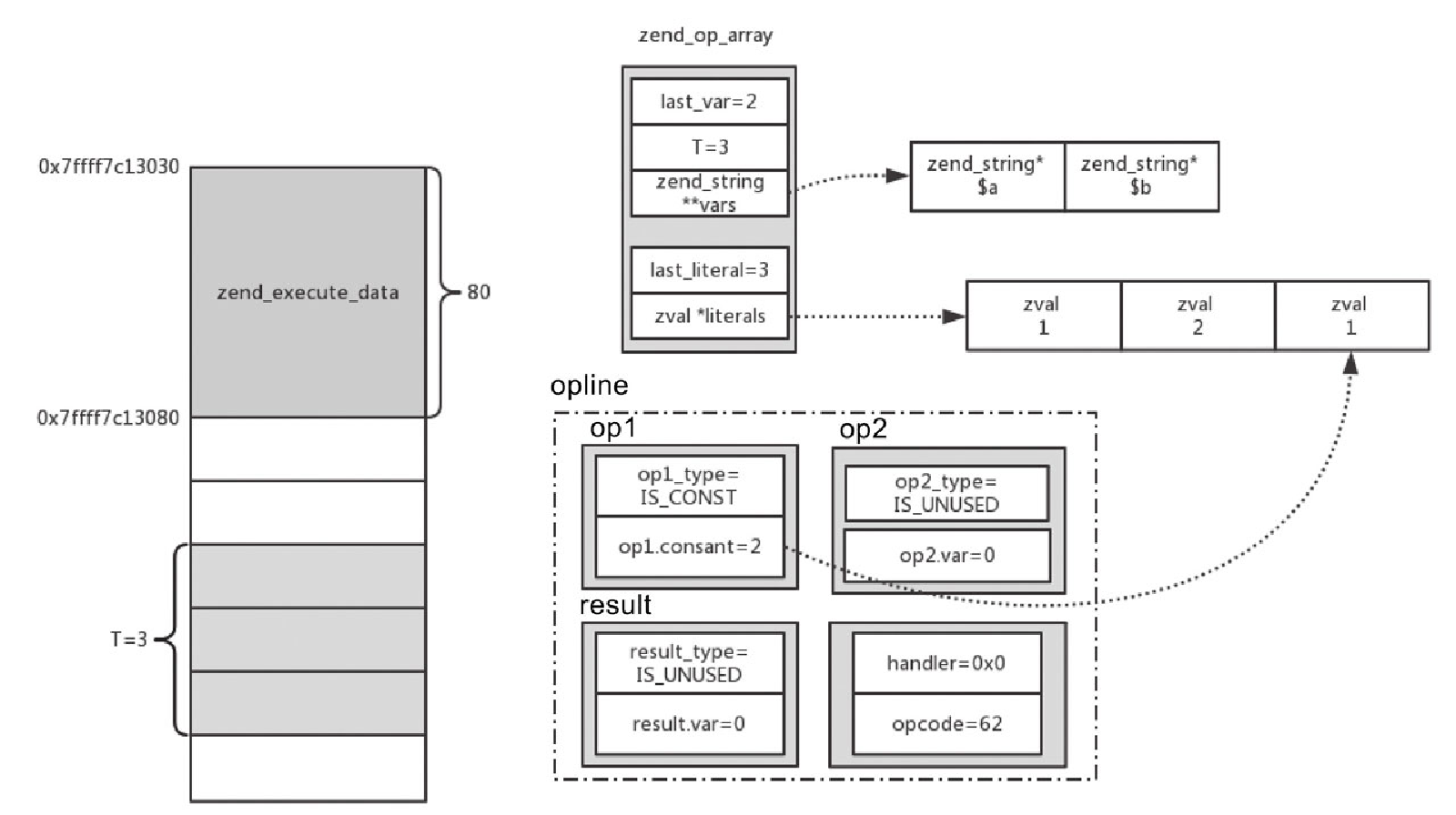

同样通过 zend_emit_op 设置 opline。Return 指令示意图如图11-17所示。

image 2024 06 10 20 10 52 635
Figure 7. 图11-17 Return指令示意图

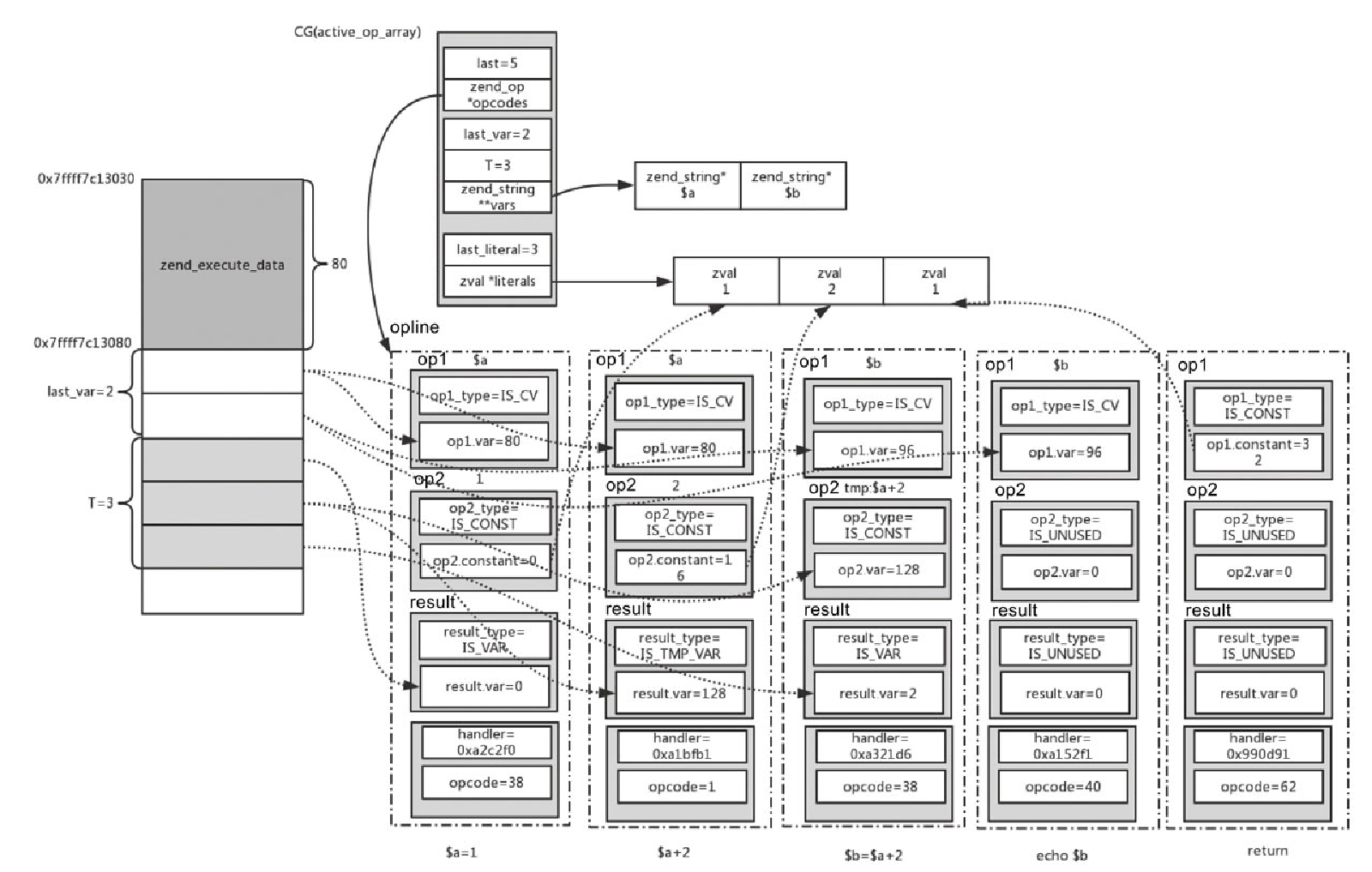

经过对 Assign、Add 和 Echo 编译后，生成的全部 oplines 如图11-18所示。

image 2024 06 10 20 11 33 991
Figure 8. 图11-18 所有指令集示意图

到这里，我们了解了 AST 编译生成 opline 指令集的过程，包括 op1、op2 和 result 的生成过程，但是此时 opline 中的 handler 还是空指针，接下来我们看一下 handler 的设置过程。

设置指令handler

AST 编译后还有一个重要操作，即由函数 pass_two 对 opline 指令集做进一步的加工，其最主要的工作是设置指令的 handler，代码如下：

ZEND_API int pass_two(zend_op_array *op_array)
{
    /**代码省略**/
    while (opline < end) {//遍历opline数组
        if (opline->op1_type == IS_CONST) {
            ZEND_PASS_TWO_UPDATE_CONSTANT(op_array, opline->op1);
        } else if (opline->op1_type & (IS_VAR|IS_TMP_VAR)) {
        opline->op1.var  =  (uint32_t)(zend_intptr_t)ZEND_CALL_VAR_NUM(NULL,  op_
            array->last_var + opline->op1.var);
        }

        if (opline->op2_type == IS_CONST) {
            ZEND_PASS_TWO_UPDATE_CONSTANT(op_array, opline->op2);
        } else if (opline->op2_type & (IS_VAR|IS_TMP_VAR)) {
            opline->op2.var  =  (uint32_t)(zend_intptr_t)ZEND_CALL_VAR_NUM(NULL,
                op_array->last_var + opline->op2.var);
        }
    if (opline->result_type & (IS_VAR|IS_TMP_VAR)) {
        opline->result.var = (uint32_t)(zend_intptr_t)ZEND_CALL_VAR_NUM(NULL, op_
            array->last_var + opline->result.var);
    }
    ZEND_VM_SET_OPCODE_HANDLER(opline);
    /**代码省略**/
}

从代码中可以看出，该函数会对 opline 指令数组进行遍历，对每一条 opline 指令进行操作，对于 op1 和 op2，如果其是 IS_CONST 类型，调用 ZEND_PASS_TWO_UPDATE_CONSTANT，代码如下：

/* convert constant from compile-time to run-time */
# define ZEND_PASS_TWO_UPDATE_CONSTANT(op_array, node) do {
    (node).constant *= sizeof(zval);
} while (0)

IS_CONST 类型的变量的值存于 op_array->literals 数组中，因此，可以直接将数组下标乘以 sizeof(zval) 得到偏移量。

对于 op1 和 op2，如果其是 IS_VAR 或者 IS_TMP_VAR 类型的变量，可以通过 ZEND_CALL_VAR_NUM 计算偏移量。

另外一个非常重要的工作是通过 ZEND_VM_SET_OPCODE_HANDLER(opline) 设置 opline 对应的 hanlder，代码如下：

ZEND_API void zend_vm_set_opcode_handler(zend_op* op)
{
    op->handler = zend_vm_get_opcode_handler(zend_user_opcodes[op->opcode], op);
}

其中，opcode 和 handler 之前的对应关系在 Zend/zend_vm_execute.h 中定义。opline 数组经过一次遍历后，handler 即设置完毕，设置后的 opline 数组如图11-19所示。

image 2024 06 10 19 40 01 135
Figure 9. 图11-19 设置handler后的指令集

到此，整个 AST 就编译完成了，最终的结果为 opline 指令集，接下来在 Zend 虚拟机上执行这些指令。
