系统架构设计

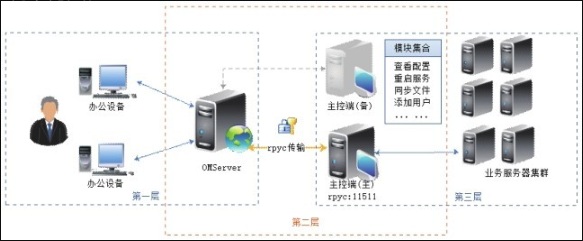

OMServer 平台采用了三层设计模式，第一层为 Web 交互层，采用了 Django+prototype.js+MySQL 实现，服务器端采用了 Nginx+uwsgi 构建高效的 Web 服务；第二层为分布式计算层，采用 rpyc 分布式计算框架实现，作为第一层与第三层的数据交互及实现主控端物理分离，提高整体安全性，同时具备第三层的多机服务的能力；第三层为集群主控端服务层，支持 Saltstack、Ansible、Func 等平台。具体见如图13-2所示的系统架构图。

Web服务Saltstack Ansible Func

从图13-2可以看出系统的三个层次，首先管理员向 OMServer 平台所在 Web 服务器发起 HTTP 请求，OMServer 接收 HTTP POST 的数据并采用 “RC4+b64encode+密钥key” 进行加密，再作为 rpyc 客户端向 rpyc 服务器发送加密指令串，rpyc 服务器端同时也是 Saltstack、Ansible、Func 等的主控端，主控端将接收到的数据通过 “RC4+b64decode+密钥key” 进行解密，解析成 OMServer 调用的任务模块，结合 Saltstack、Ansible 或 Func 向目标业务服务器集群发送执行任务，执行完毕后，将返回的执行结果加解密处理，最后逐级返回给系统管理员，整个任务模块分发执行流程结束。
