系统架构设计

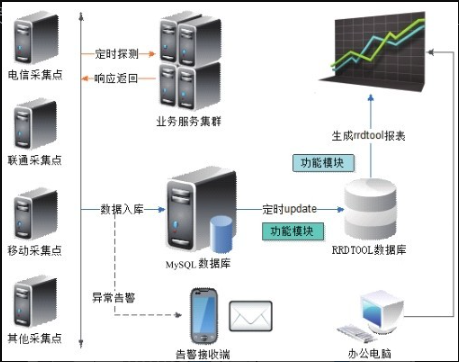

分布式质量监控平台由三种不同功能角色组成，第一种为数据采集探测功能，采用 Python+pycurl 模块实现数据的采集并入库 MySQL；第二种为后台定时 rrdtool 作业，实现 MySQL 数据导出并更新 RRDTOOL，采用了 Python+rrdtool 模块实现；第三种为 Web 报表展示，采用 Django+MySQL+rrdtool 模块实现，服务器端采用了 Nginx+uwsgi 构建高效的 Web 服务，根据管理员发起的请求条件输出不同类型的报表。系统架构图见图15-2。

从图15-2中可以看出系统的整体架构，首先通过不同采集点向业务服务集群发起定时探测任务，将获取的响应数据入库 MySQL，异常返回信息将触发告警。功能模块定时从 MySQL 数据库拉取数据做 rrdtool update 操作，为后续的报表输出提供数据支持。最后管理员通过前端 Web 页面查询、定制输出报表，整个流程结束。
