系统构架设计

OManager 平台采用了两层设计模式。

第一层为客户端交互层，采用了 wxpython+xrc+rpyc+MySQL 等技术，实现了客户端与主控服务器端直连通信，rpyc 分布式计算框架负责传输与计算，传输采用加密（RC4 算法）方式，保证平台整体安全性；

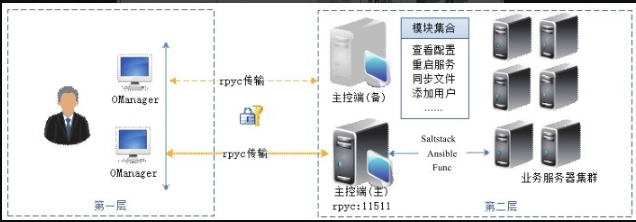

第二层为集群主控端服务层，支持 Saltstack、Ansible、Func 等平台，且具备多机服务的能力。系统架构图见图16-3。

从图16-3中可以看出系统两个层次的结构，首先管理员在办公电脑安装 OManager 客户端软件包，作为 rpyc 客户端向 rpyc 服务器发送加密指令串，指令串通过 “RC4+b64encode+密钥key” 进行加密，rpyc 服务器端同时也是 Saltstack、Ansible、Func 等的主控端，主控端将接收的数据通过 “RC4+b64decode+密钥key” 进行解密，解析成 OManager 调用的任务模块，结合 Saltstack、Ansible 或 Func 向目标业务服务器集群发送执行任务，执行完毕后，对返回的执行结果做加密/解密处理，最后返回给客户端，整个任务模块分发执行流程结束。
