服务器端功能设计
服务器端以 Web 的形式作为服务平台，以 Django 作为开发框架，结合 rrdtool 模块实现了业务添加（rrdtool create）、报表绘图（rrdtool graph）等功能。另外，项目改用直接操作 SQL 方式来代替 Django 的 ORM，为熟悉 SQL 的人员提供另一种选择。下面详细介绍项目配置及功能实现方法。
Django配置
作为一个新 Django 项目，第一步需要创建一个项目，操作如下：
# cd /data/www
# django-admin.py startproject Servermonitor在创建的 omaudit 目录中修改 urls.py，添加 App 的 URL 映射规则，内容如下：
from django.conf.urls.defaults import *
urlpatterns = patterns('webmonitor.views',
(r'^$', 'index'), # 映射到index方法，实现前端首页渲染
(r'add_do/', 'adddo'), # 映射到adddo方法，实现新增业务提交服务器端处理
(r'add/', 'add'), # 映射到add方法，实现新增业务页面渲染
(r'monitorlist/', 'monitorlist'), # 映射到monitorlist方法，实现前端扫描记录列表展示
)修改项目 settings.py，关键配置项如下：
import os
BASE_DIR = os.path.dirname(os.path.abspath(__file__))
SYSTEM_NAME = "分布式质量监控平台V1.0" # 定义系统名称
IDC = {'ct': '电信', 'cnc': '联通', 'cmcc': '移动'} # 定义采集IDC
RRDPATH = BASE_DIR + "/rrd" # rrdtool rrd文件存储路径
PNGPATH = BASE_DIR + "/site_media/rrdtool" # rrdtool生成png存储路径
# 定义webmonitor app路径，调用graphrrd.sh用rrd绘图相关参数
MAINAPPPATH = BASE_DIR + "/webmonitor"
#
TIME_ALARM = 1 # 定义“业务请求响应时间统计”图表告警线阈值（HRULE），单位为秒
TIME_YMAX = 1 # 定义“业务请求响应时间统计”图表Y轴最大值，单位为秒
DOWN_APEED_YMAX = 8388608 # 定义“业务下载速度统计”图表Y轴最大值，单位为字节项目包括两个 App，其中，webmonitor 为功能应用，publicclass 用于提供公共方法调用。以下结合具体功能对两个 App 进行介绍。
业务增加功能

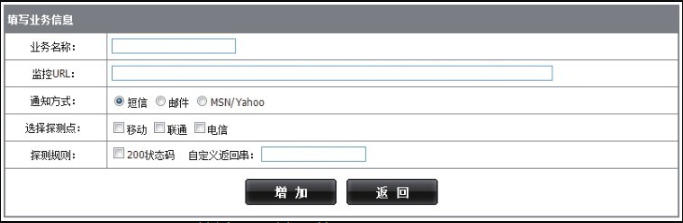

业务增加模块后台实现了两个功能点：一为将业务信息写入 MySQL 数据库，包括业务名称、监控URL、告警通知方式、探测点及规则等；二为创建所选择的探测点三个图表对应的 rrdtool 文件，图表包括业务请求响应时间统计、业务下载速度、业务可用性统计。前端功能截图如图15-4所示。
创建 rrd 文件功能利用了 rrdtool 模块的 create() 方法实现，实现源码如下：
"""
=创建rrd
-create_rrd(url)
"""
def create_rrd(url):
URL = url
domain = GetURLdomain(url) # 调用GetURLdomain()方法获取URL域名部分
HID = []
cur_time = str(int(time.time())) # 获取当前Linux时间戳，作为rrdool.create方法的 start参数值
HID = getID(URL) # 调用getID()方法获取URL对应的所有采集点ID
for id in HID: # 遍历采集点ID
try:
# 参数指定rrd文件路径，如“项目根目录/rrd/www.baidu.com/17_time.rrd”；
# step指定步长,设置为300秒，即每隔5分钟收到一个值；start指定第一条记录的起
# 始时间，使用cur_time变量指定
rrd_time = rrdtool.create(settings.RRDPATH + '/' + str(domain) + '/' + str(id) + \
'_time.rrd', '--step', '300', '--start', cur_time,
'DS:NAMELOOKUP_TIME:GAUGE:600:0:U', # 定义数据5个数据源(DS)
'DS:CONNECT_TIME:GAUGE:600:0:U', # GAUGE计量类型，收到数据后
# 直接存入RRD；
'DS:PRETRANSFER_TIME:GAUGE:600:0:U', # ‘600’为心跳值，即两
# 个刻度无效时，使用
'DS:STARTTRANSFER_TIME:GAUGE:600:0:U', # UNKNOWN填充；0:U
# 输入数据的界限
'DS:TOTAL_TIME:GAUGE:600:0:U',
'RRA:AVERAGE:0.5:1:600', # 定义数据存放格式(RRA)，分别为平均、
# 最大、最小合并数据
'RRA:AVERAGE:0.5:6:700', # 方式，其他参数说明可参考3.2节案例
# 源码说明
'RRA:AVERAGE:0.5:24:775',
'RRA:AVERAGE:0.5:288:797',
'RRA:MAX:0.5:1:600',
'RRA:MAX:0.5:6:700',
'RRA:MAX:0.5:24:775',
'RRA:MAX:0.5:444:797',
'RRA:MIN:0.5:1:600',
'RRA:MIN:0.5:6:700',
'RRA:MIN:0.5:24:775',
'RRA:MIN:0.5:444:797')
if rrd_time:
logging.error(rrdtool.error())
# (其他两张图表rrdtool.create方法类似，此处省略)
except Exception as e:

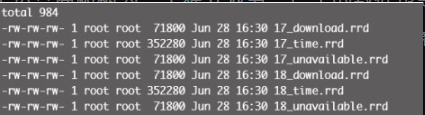

logging.error('create rrd error!' + str(e))针对 “www.baidu.com” 业务增加成功后，执行 “#ll rrd/www.baidu.com”，输出已生成的 rrd 文件清单，见图15-5。前缀 “17_、18_” 代表不同运营商探测点ID。对采集端而言，一个运营商被视为一个独立业务，产生的数据也是独立的。比如，在增加业务时选择了电信、联通两个运营商探测点，对该业务做数据采集时，将产生两份数据。
业务报表功能

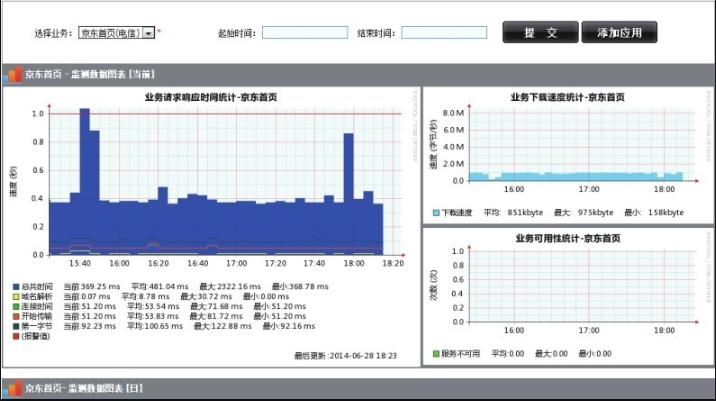

分布式质量监控平台提供了非常丰富的报表功能，常规报表包括最近3小时、当天、当前月、当前年；自定义报表根据选择的时间范围定制。在页面中提交前保持起始时间与结束时间为空则为常规报表，最新3小时报表具体见图15-6。

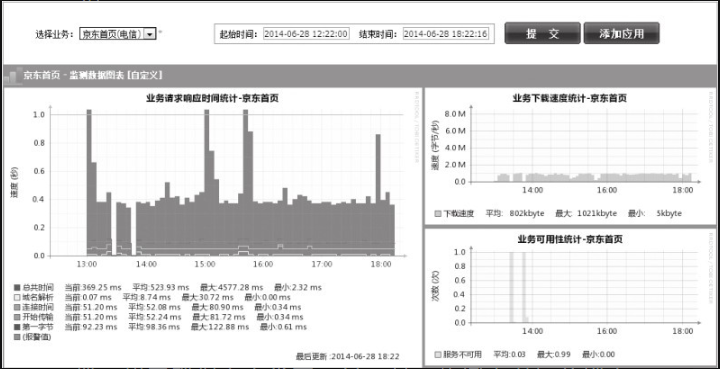

自定义报表根据选择的时间范围进行 rrdtool 查询，结果如图15-7所示。
两种报表实现原理是通过定制 graph 方法的 “--start” 参数来实现，如常规报表中当前、日、月、年图表对应分别为 “-3h、-1day、-1month、-1year”，参数 “--end” 为当前时间；自定义报表采用提交的起始时间与结束时间来对应 “--start” 与 “--end” 参数。平台 rrdtool graph 生成图表时要求有中文支持，但 Python 的 rrdtool 模块没有封装 “--font” 参数，为了解决此问题，最终采用原生 rrdtool 命令行方案，在 Django 中视图中通过 os.system() 方法来调用，实现关键代码如下：
#!/bin/sh
rrdfile=$1 #接收rrdtool文件路径
pngfile=$2 #接收生成png图片路径
rrdtype=$3 #接收rrd类别，区分定义的三种图表
appname=$4 #接收业务名称
GraphStart=$5 #接收rrdtool起始时间
GraphEnd=$6 #接收rrdtool结束时间
ymax=$7 #接收Y轴最大值
Alarm=$8 #接收告警红线值
#定义两种字体
rrdtool_font_msyhbd="/data/www/Servermonitor/site_media/font/msyhbd.ttf"
rrdtool_font_msyh="/data/www/Servermonitor/site_media/font/msyh.ttf"
if [ "$rrdtype" == "time" ]; then
/usr/local/rrdtool/bin/rrdtool graph ${pngfile} -w 500-h 207 \
-n TITLE:9:${rrdtool_font_msyhbd} \ #定义标题字体
-n UNIT:8:${rrdtool_font_msyh} \ #定义Y轴单位字体
-n LEGEND:8:${rrdtool_font_msyh} \ #定义图例字体
-n AXIS:8:${rrdtool_font_msyh} \ #定义坐标轴字体
-c SHADEA#808080 \ #左上边框颜色
-c SHADEB#808080 \ #右上边框颜色
-c FRAME#006600 \ #数据标记说明边框颜色
-c ARROW#FF0000 \ #X、Y轴箭头颜色
-c AXIS#000000 \ #X、Y轴线颜色
-c FONT#000000 \ #图形所有字体颜色
-c CANVAS#eeffff \ #图形数据区域背景颜色
-c BACK#ffffff \ #图形背景(不含数据区域) 颜色
--title "业务请求响应时间统计-${appname}" -v "速度 (秒)" \ #图表标题
--start ${GraphStart} \ #图表起始时间
--end ${GraphEnd} \ #图表结束时间
--lower-limit=0 \ #限制Y轴的下限
--base=1024 \ #修改1k对应的刻度，默认为1000
-u ${ymax} -r \ #定义Y轴最大值
DEF:NAMELOOKUP_TIME=${rrdfile}:NAMELOOKUP_TIME:AVERAGE \ #定义数据源及合并统计
#类型为AVERAGE
DEF:CONNECT_TIME=${rrdfile}:CONNECT_TIME:AVERAGE \
DEF:PRETRANSFER_TIME=${rrdfile}:PRETRANSFER_TIME:AVERAGE \
DEF:STARTTRANSFER_TIME=${rrdfile}:STARTTRANSFER_TIME:AVERAGE \
DEF:TOTAL_TIME=${rrdfile}:TOTAL_TIME:AVERAGE \
COMMENT:" \n" \
AREA:TOTAL_TIME#0011ff:总共时间 \ #用“方块”的形式来绘制“总共时间”数据
#GPRINT定义图表下方的文字说明，参数TOTAL_TIME定义数据来源变量；LAST定义合并(统计)类型，
#指显示当前值；
#其他部分为输出的文字及数值格式
GPRINT:TOTAL_TIME:LAST:"当前\:%0.2lf %Ss" \
GPRINT:TOTAL_TIME:AVERAGE:"平均\:%0.2lf %Ss" \
GPRINT:TOTAL_TIME:MAX:"最大\:%0.2lf %Ss" \
GPRINT:TOTAL_TIME:MIN:"最小\:%0.2lf %Ss" \
COMMENT:" \n" \
LINE1:NAMELOOKUP_TIME#eeee00:域名解析 \ #用“线条”的形式来绘制“域名解析”数据
GPRINT:NAMELOOKUP_TIME:LAST:"当前\:%0.2lf %Ss" \
GPRINT:NAMELOOKUP_TIME:AVERAGE:"平均\:%0.2lf %Ss" \
GPRINT:NAMELOOKUP_TIME:MAX:"最大\:%0.2lf %Ss" \
GPRINT:NAMELOOKUP_TIME:MIN:"最小\:%0.2lf %Ss" \
COMMENT:" \n" \
# (“连接时间”、“开始传输”、“第一字节”定义与“域名解析”，此处省略)
HRULE:${Alarm}#ff0000:"(告警值)" \ #输出告警红线值
COMMENT:" \n" \
COMMENT:" \n" \
COMMENT:"\t\t\t\t\t\t\t\t\t\t最后更新 \:$(date '+%Y-%m-%d %H\:%M')\n"
# (其他两张图表rrdtool graph参数类似，此处省略)生成的图表 png 文件在前端页面中进行引用：
#下面为渲染后的HTML标签
<img src="/site_media/rrdtool/www.baidu.com/15_time.png?,Math.random();" width="597" />
