图表类型
根据绘制或表示方式的不同，有不同类型的图表可供选择。每种类型的图形都有不同的行为和用途。我们将重点介绍四种主要的图形类型。
有向图

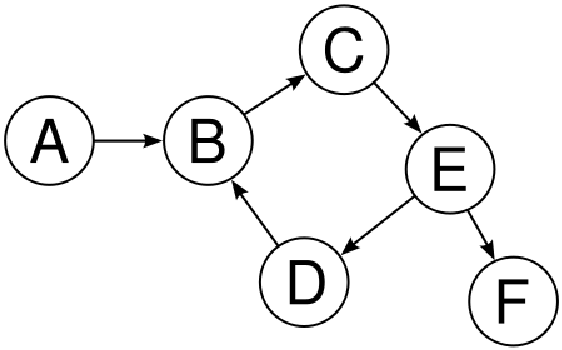

如果一个图只包含有向边，那么这个图就被称为有向图。有向图也称为数字图或有向网络。下图表示一个有向图。这里，（A，B）、（B，C）、（C，E）、（E，D）、（E，F）和（D，B）边都是有向边。由于这些边都是有向边，因此边 AB 与边 BA 并不相同：
无向图
如果一个图只包含不定向边，那么这个图就是不定向图。换句话说，无向图中的边是双向的。有时，无向图也被称为无向网络。在无向图中，如果顶点 A 与顶点 B 相连，则假定 (A, B) 和 (B, A) 代表同一条边。下图显示了一个无向图的示例，其中所有的边都没有箭头表示方向：
加权图

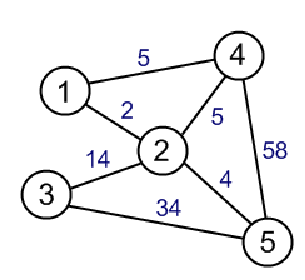

如果一个图的所有边都是加权边，那么这个图就称为加权图。我们将在接下来的章节中详细讨论加权图。加权图可以是有向图，也可以是无向图。每条边都必须有一个与之相关的值。边的权重通常称为边的代价。下图表示一个有五个顶点和七条边的无向加权图。其中，顶点 1 和 2 之间的边的权重为 2，顶点 1 和 4 之间的边的权重为 5，顶点 4 和 5 之间的边的权重为 58：
有向无环图 (DAG)

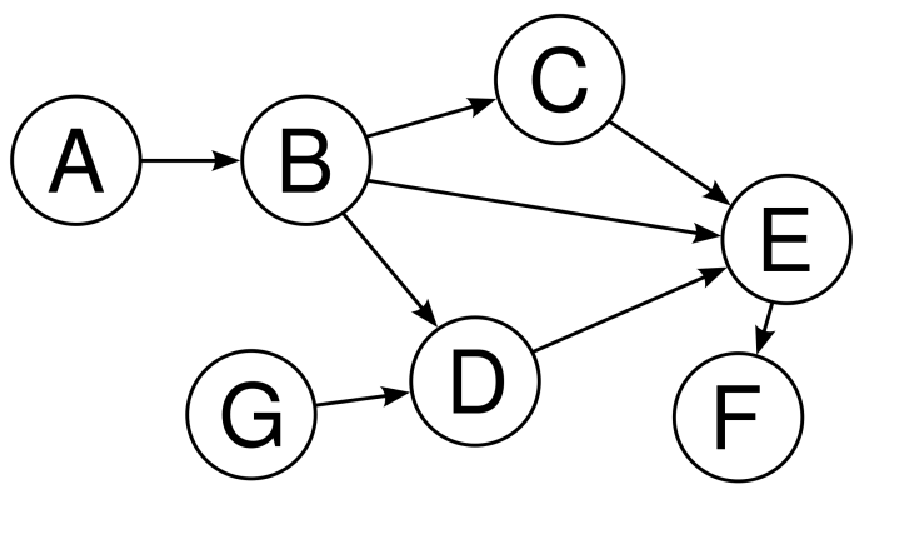

非循环图是指没有循环或环路的图。如果我们想从某个节点访问其他节点，我们不会重复访问任何节点。有向无环图，俗称 DAG，是一种无循环的有向图。有向无环图在图算法中有很多用途。有向无环图具有拓扑排序，即顶点的排序使得每条边的起点端点在排序中都早于终点端点。下图表示一个有向无环图：
乍一看，B、C、E 和 D 似乎构成了一个循环，但仔细观察就会发现，它们并没有构成一个循环，而我们在有向图部分使用的示例就是一个完美的循环图示例。
